SYSCAD 2023 (Juli 2023)

Neue Befehle bzw. Möglichkeiten:

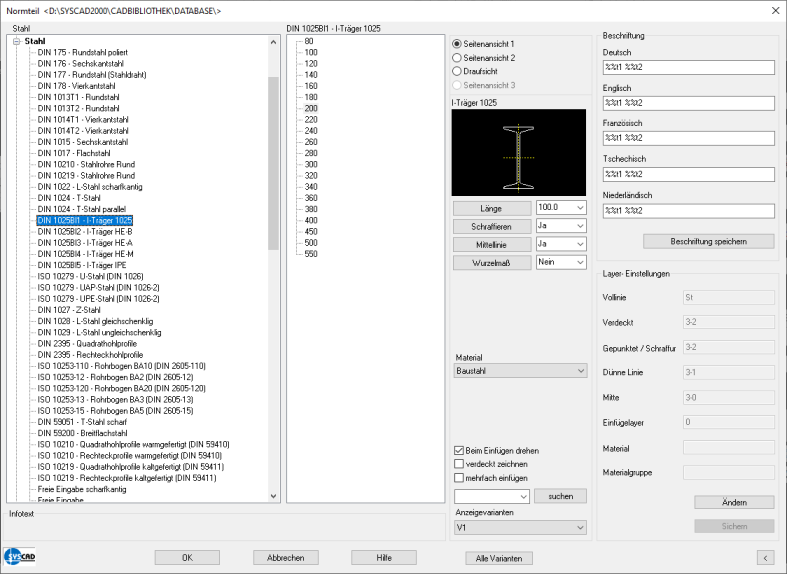

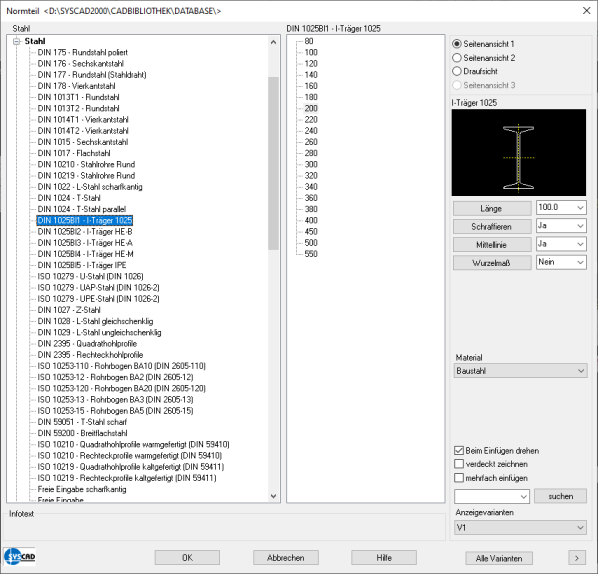

Die SYSCAD Dialogboxen wurden überarbeitet. Wann immer möglich und sinnvoll, besteht die Möglichkeit Teile auszublenden und einzublenden.

•3D / BIM - Ausgabe für Sondereinsatzelemente möglich z.B. für Schiebetüren. Diese Funktion erfordert eine Anpassung der Stammdaten. Bitte sprechen Sie uns an, wenn Sie hier Bedarf haben.

•Im Glasgenerator und Paneelgenerator gibt es eine neuen Button . Damit kann man einen zusätzlichen Pfad für Füllungen (Objektgläser) auswählen und in der Zeichnung festlegen. Bei der Glasauswahl wird dieser Pfad bevorzugt verwendet.

•VIS3D / BIM: Benutzerdefinierte Teile und Bearbeitungen für 3D-Profile aus der Ansicht können festgelegt werden.


•

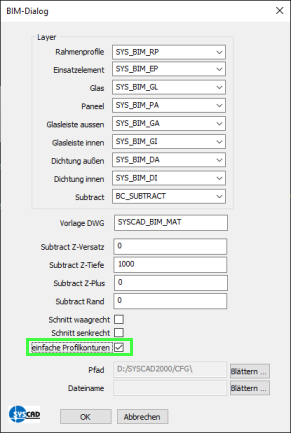

•neue Möglichkeit beim Befehl VIS3D / BIM:  wenn der Haken bei EINFACHE_KONTUR gesetzt, dann werden keine genaueren Konturen (falls vorhanden) für die 3D-Darstellung der Profile verwendet, sondern nur die Rechteckgeometrie aus den SYSCAD-Profildaten.

•Neuer Befehl zum Öffnen der DWG-Datei eines (oder mehrere) bereits eingefügten Blockes.  Diese Blöcke werden auf der Festplatte gesucht und geöffnet. Es werden die Verzeichnisse der DWG-Suchpfade durchsucht.

•Bei den Höhenkoten ist es jetzt möglich ein zweites Maß (Differenz zur Basis) anzugeben. Das zweite Maß kann nur angezeigt werden, wenn im Höhenkotenblock ein zweiter Text mit der EED KGL_HOEKO_MASS_2 ist. (Beispiel hoekosym5_2.dwg)

•Neue Befehle und zum Speichern der SYSCAD Umgebung und wieder einspielen auf einem anderen PC.

•Neuer Befehl insert_all1. Damit kann man Blöcke/DWGs aus Verzeichnissen mit Unterverzeichnissen einfügen. Der Befehl wblockall1 speichert alle Blöcke wieder in diesem Ordner. Mit dem Befehl Profilkontur tauschen kann man diese Blöcke bequem in der Sammelzeichnung bearbeiten.

Änderungen:

•ARX-Beschriftung: neue Parameter %%o2 %%o3, damit können unterschiedliche Angaben für die Abmessungen erstellt werden z.B. mit Länge / ohne Länge

•BIM-Ausgabe: Parameter wie: BIM-Vorlage, Pfad, Dateiname werden ins Dictionary der aktuellen Zeichnung geschrieben und beim nächsten Befehlsaufruf mit verwendet

•ProfilsystemDialog: Befehl: KGL_PROFSYSTEMINFO: der Befehl schaltet jetzt nicht mehr aus oder ein, sondern wenn er aus war wieder ein, wenn er ein war auf x=1, y=1. Der Befehl KGL_PROFILSYSTEM_RESET wird dadurch unnötig.

•ARX-Beschriftung: Dialog: ARX-Beschriftung: Button <Alle Zeilen löschen> damit alle Zeilen aus der Vorgabedatei auf einmal gelöscht werden können

•ARX-Beschriftung: bei dynamischen Blöcken wird jetzt auch die Beschreibung aus der Blockdefinition (falls vorhanden) verwendet, wie bei normalen Blöcken, BRICSCAD ab Version V22

•Dynamische Blöcke kann man jetzt verglasen, kombinieren, bemaßen, beschriften …

•Beim Programm Blech und Folie werden jetzt 2 Pfeile angezeigt, mit denen man definiert wohin die Wandstärke versetzt werden soll.

•Beim Befehl Sprosse, werden jetzt 2 rote Pfeile angezeigt, damit der Kunde weiß, dass man um die Ansichtsbreiten versetzen kann.


•Ansichtsfenster können jetzt automatisch mit dem Maßstab beschritet werden. Parameter %%m

•Mit dem Befehl: "Profil vermaßen" können jetzt auch Klötze und Rechtecke automatisch vermaßt werden

CADBibliothek:

•Bohl / Clavu-Fix (neu)


•Fischer / Rahmen-Befestigung / SXRL FUS (neu)

•Fischer / Rahmen-Befestigung / SXRL FUS R (neu)

•Fischer / Rahmen-Befestigung / SXRL T (neu)

•Fischer / Rahmen-Befestigung / SXRL T R (neu)

•Fischer / Schwerlast-Befestigung-Stahlanker / FBS II M (neu)

•Fischer / Schwerlast-Befestigung-Stahlanker / FBS II P (neu)

•Fischer / Schwerlast-Befestigung-Stahlanker / FBS II SK (neu)

•Fischer / Schwerlast-Befestigung-Stahlanker / FBS II US (neu)

•Fischer / Schwerlast-Befestigung-Stahlanker / FBS II US TX(neu)

•Fischer / Schwerlast-Befestigung-Stahlanker / FAZ II Klemmweiten überarbeitet

•Jordahl / Doppelkerbzahnschrauben (neu)

•Jordahl / Hakenkopfschrauben (neu)

•Jordahl / Hammerkopfschrauben (neu)

•Jordahl / Schienen JTA K (neu)

•Jordahl / Schienen JTA W (neu)

•Jordahl / Schienen JXA W (neu)

•Jordahl / Schienen JZA K (neu)

•Jordahl / Zahnschrauben (neu)

•Ejot / Schrauben / JT4-FR-2H/6-4,8x22 (neu)

•Ejot / Schrauben / JZ3 S 6.3 (überarbeitet)

•Hilti / HUS Fensterschraube / HUS S (Einfügepunkte korrigiert)

•Würth / ASSY 4 / ASSYplus 4 A2 CSMR Senkfräskopf RW

•Würth / ASSY 4 / ASSY 4 A2 PH Vollgewinde

•HFT / EX-A 6.5 (neu)

•HFT / EX-BZ 6.3 (neu)

•HFT / EX-BR (neu)

•HFT / VS-BR (neu)

•HFT / Schrauben (neu)

•Spax / Tellerkopf TG (Längen überarbeitet)


•Norm Bearbeitungen / Regelgewinde innen Kerndurchmesser überarbeitet

•Norm Bearbeitungen / Gewindesackbohrung freistich (neu)

•Norm Bearbeitungen / Gewindesackbohrung auslauf (neu)

•Norm Bearbeitungen / Feingewinde innen (mit und ohne Senkung)

•Norm Bearbeitungen / Regelgewinde innen (mit und ohne Senkung)

•Norm Bearbeitungen / Durchgangsbohrung fein, mittel, grob getrennt

•Norm Bearbeitungen / Senkung für 6kt-Schrauben fein, mittel getrennt

•Norm Bearbeitungen / Senkung für Senkschrauben Form A fein, mittel getrennt

•Norm Bearbeitungen / Senkung für Senkschrauben Form B fein, mittel getrennt

•Norm Bearbeitungen / Senkung für Senkschrauben Form H,J,K fein, mittel getrennt

•Norm Bearbeitungen / Senkung für Senkschraube Form F (neu)

•Norm Bearbeitungen / Senkung für Senkschrauben ISO 15065 (neu)

•Norm Schrauben / DIN 7981 C-TX Linsenblechschraube Form C TX (neu)

•Norm Schrauben / ISO 14585 Flachkopf Blechschraube Form C (neu)

•Norm Schrauben / ISO 4026 (Längen überarbeitet)

•Norm Schrauben / ISO 4017 Sechskantschraube o. Schaft (neu)

•Norm Schrauben / ISO 4014 / DIN 931 Fehler bei Gewindelängen korrigiert

•Norm Schrauben / ISO 10642 Fehler bei Senkkopf korrigiert / Längen korrigiert


•Norm Diverse / ISO 13918 Schweissbolzen (neu)

•Norm Diverse / ISO 15977 Blindniet Flachkopf (neu)


•Norm Scheiben / DIN 434 Keilscheiben für U-Träger (überarbeitet)


•Winkelprofile, T-Profile, U-Profile mit zusätzlicher Ansicht


•Aluminium U überarbeitet

•Stahl / Universal Beams (UB) (neu)

Fehlerbereinigung:

•ARX-Beschriftung: wenn kein Bemaßungsstil gesetzt war, wird der aus der SYSCAD-Variable genommen. Existiert dieser nicht, wird der aktuelle genommen (bisher Absturz)

•ARX-Beschriftung Paneel: wenn es eine Gruppe war, wurde bisher die Textvorgabe vom Glas genommen anstatt vom Paneel, korrigiert

•ARX-Beschriftung: Angleichen der Führungslinien der ARX-Beschriftung nach einem Doppelklick auf das Objekt

•Foliendialog: Wenn eine Leerzeile in einer Benutzer - Abfragedatei war, wurde diese Frage nicht im Dialog angezeigt.

•Beim Befehl Folie in Polylinie umwandeln und wieder zurück in Folie verwandeln, gingen  die Benutzer - Abfragen verloren

•Datenbankindex in BRICSCAD neu erstellen ist jetzt wieder möglich

•KGL_ASVERDECKT: ab BRICSCAD V22 wird das kopieren der Entities in Block für VERDECKT wie bei AutoCAD gemacht

•Beim Bemaßungsfaktor in der Höhenkote auf 0.001 für Meter fragt SYSCAD jetzt nicht nochmal  danach

•Verglasen bei gespiegelten Profilen ging machmal nicht

•Schweißnaht Raupe innerhalb eines Blockes im Refedit/Blockeditor ging nicht.

•Beim SYSCAD-Objekte trennen / Folie trennen  war der OFANG weg .

•Beim Strecken von Profilen in der Ansicht am Griff wird jetzt wird wieder automatisch ein 90° Ende erzeugt

•Der Befehl KGL_KLONEBLOCK hat alle Blöcke einer Gruppe geklont, wenn der Gruppenmodus eingeschaltet war.

•Fehler im BricsCAD beim Befehl "Folieneigenschaften übernehmen", wenn an einer Folie eine Beschriftung war

•ARX-Beschriftung: beim Befehl: KGL_DELLEADER werden jetzt die Beschriftungen von Beton, Klotz usw. nicht mehr entfernt

•Beim Befehl "Füllung löschen" werden jetzt die Schnittlinien nicht mehr gelöscht.

•In BricsCAD wurden bei Dialog "Schraffuren" nur User definierte Schraffuren angezeigt.

•Beim Befehl "SYSCAD copybase" und  "SYSCAD Pasteclip" hatte die Höhenkoten keinen Reaktor

•"Ansicht aus Hilfsraster nimmt nun auch Linien auf Layer 0 in die Auswahl. Im ersten Durchlauf werden nur Hilfslinien verwendet. Wird  hier nichts gefunden, funktionieren auch alle anderen Linien und Polylinien.

•bei der Normteilbibliothek  wurde bei eigene Zeichnungen  der Blockname mit der ARX-Beschriftung groß geschrieben

•Im Werkzeugkasten SYSFLY Normteilbibliothek ging der Button Bearbeitungen nicht

•Fehler im BricsCAD bereinigt. Beim Löschen von beschrifteten Blöcken erscheint keine Fehlermeldung mehr

•LOGIKAL-Raster: ab LogiKal-Version 12 wird die zusätzliche Linie nicht mehr generiert, in Logikal wurde das korrigiert und es geht jetzt sofort mit dem Raster in die Positionseingabe

Neue Einstellungsmöglichkeiten in der SYSCAD-Variable:

•SYSCAD-Variable / Liste / 3D-Vis/BIM

- Benutzerdefinierte Teile
