Höhenkote (Gruppe) + Höhenkote (Block)

 Top  Previous  Next

Werkzeugkasten: SYSCAD-Programme -> SYSFLY-Höhenkote:   Höhenkote (Gruppe) oder Alternative Höhenkote (Gruppe) (Gruppe) -> Höhenkote (Block) oder Höhenkote 2 (Block) (Block)

Multifunktionsleiste: Programme  -> Gruppe Diverse -> Höhenkote (Gruppe) oder Alternative Höhenkote (Gruppe) (Gruppe) -> Höhenkote (Block) oder Höhenkote 2 (Block) (Block)

oder Tools  -> Gruppe Bemaßung -> Höhenkote (Gruppe) oder Alternative Höhenkote (Gruppe) (Gruppe) -> Höhenkote (Block) oder Höhenkote 2 (Block) (Block)





Das Programm dient zur Erstellung von vertikalen und horizontalen Referenzbemaßungen, den sog. Höhenkoten.

Höhenkoten beziehen sich immer auf einen Referenzpunkt in Ihrer Ansicht oder im Schnitt. Wir nennen diesen Punkt BASISPUNKT.

Alle weiteren Höhenkotenvermaßungen beziehen sich auf diesen BASISPUNKT. Sie können natürlich mehrere BASISPUNKTE in Ihrer Zeichnung definieren und so in der Ansicht und im Schnitt Höhenkoten eintragen.

Beispiel:

Höhenkoten

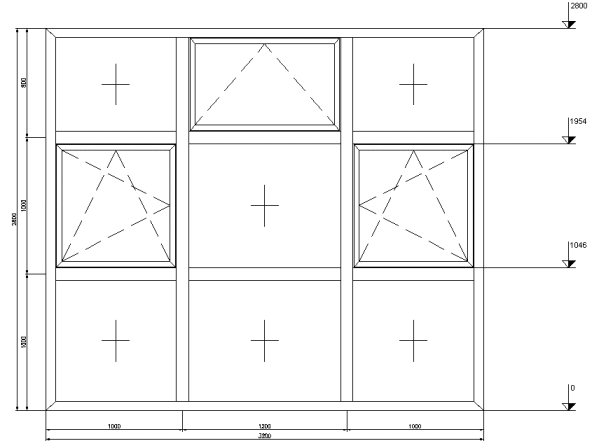

In diesem Bild sehen Sie eine Höhenvermaßung. Als Basis dient die unterste Bemaßung (hier mit dem Höhenwert 0). Alle weiteren Vermaßungen können vom Anwender beliebig plaziert werden. Die Maßzahl wird vom Programm automatisch berechnet. (Sie können dem Maßtext mit der AutoCAD/BricsCAD - Funktion "Text bearbeiten" - ddedit einen beliebigen Zusatztext anhängen)

Ab der Version 2000.10 passen sich Höhenkoten beim Strecken automatisch an, sofern sich keine Bezugsvermaßung in der Maßkette befindet.



Tipp (Höhenkote Gruppe)

Die Darstellung der Höhenkote ändern Sie, indem Sie den dazugehörigen Block ändern. Einstellbar in SYSCAD-Variable und BEMAßUNG unter HÖHENKOTE (Gruppe). Der Block HOEKOSYM liegt im SYSCAD Verzeichnis unter VORLAGEN. Ändern Sie den Block und speichern ihn unter einem anderen Namen ab. Tragen Sie diesen Namen in der SYSCAD-Variable und BEMAßUNG unter HÖHENKOTE ein. Ab jetzt wird bei Vermaßen mit Höhenkoten Ihr Block verwendet. Sie können unter SYSCAD-Variable und BEMAßUNG unter HÖHENKOTE (Gruppe) Ihren Höhenkoten einen definierten Bemaßungsstil zuordnen. Die Nachkommastellen und Unterdrückung der Nachkommastellen werden ebenfalls über den Stil gesteuert.

Der Befehl "alternative Höhenkote" Alternative Höhenkote erzeugt die Höhenkote mit separaten Einstellungen, welche in der SYSCAD-Variable vorgegeben wurden.

Tipp (Höhenkote Block)

Die Darstellung der Höhenkote ändern Sie, indem Sie den dazugehörigen Block ändern. Einstellbar in SYSCAD-Variable und BEMAßUNG unter HÖHENKOTE (Block). Der Block SYSCAD_HKKOTE_01 liegt im SYSCAD Verzeichnis unter VORLAGEN. Ändern Sie den Block und speichern ihn unter einem anderen Namen ab. Der Name muss mit "SYSCAD_HKOTE_" beginnen. Tragen Sie diesen Namen in der SYSCAD-Variable und BEMAßUNG unter HÖHENKOTE ein. Ab jetzt wird beim Vermaßen mit Höhenkoten Ihr Block verwendet.





Die Option LÖSCHEN (Höhenkote Gruppe) dient zum Löschen der Höhenkotenvermaßungen. Wählen Sie die Basisvermaßung, werden Sie sicherheitshalber gefragt, ob Sie wirklich die gesamte Höhenkotengruppe löschen wollen.

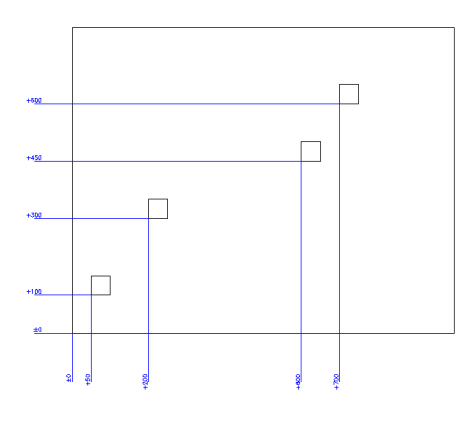

Koordinatenvermaßungen sind weiterhin möglich, mit dem Befehl: "Höhenkote (Gruppe).

Durch die Verwendung eines Höhenkotenblocks, der nur aus der Maß-Zahl besteht, sind auch Koordinatenvermaßungen möglich:





Kopieren Sie den Block Hoekosym.dwg aus dem SYSCAD-Vorlagenverzeichnis und benennen ihn z.B. in MeineKOORDVM.DWG um.



Löschen Sie die Symbole aus dem Block. Er sollte nur aus dem Text "MASS" bestehen.

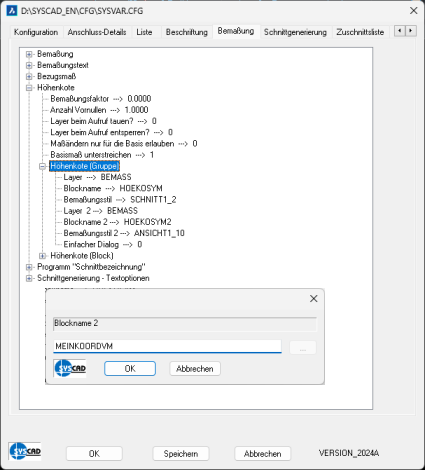

Verweisen Sie in der SYSCAD-Variable unter Bemaßung -> Höhenkote auf den neuen Block:





Das Erzeugen der Koordinatenvermaßung wird analog zu den Höhenkoten durchgeführt.
