Profilschraffur tauschen

Top  Previous  Next



Werkzeugkasten SYSCAD-Zeichen / SYSFLY- Blockedit

Mit diesem Befehl können Sie die Bestandteile (Linien, Polylinien etc. und Schraffuren) von bereits in Ihre Zeichnung eingefügten Blöcken hinsichtlich Layer und Schraffurmuster verändern bzw. tauschen. Die Konfigurationsdateien verwalten Sie mit dem Befehl aus dem Werkzeugkasten SYSCAD 20XX und Konfig.Diese Konfigurationsdateien werden im SYSCAD-Unterverzeichnis CFG gespeichert.



Beispiel Layer und Schraffuren tauschen:

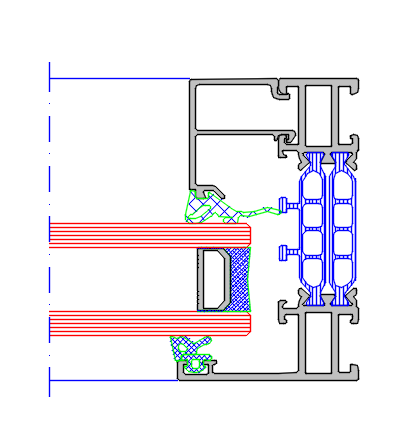

SYSCAD Layer und Schraffurlogik

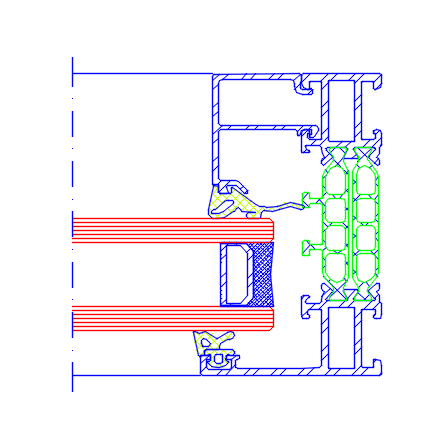

Ihre gewünschte Layer und Schraffur - Logik

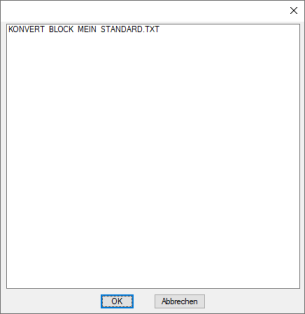

Inhalt der Textdatei Konvert_Block_Mein_Standard.txt





Layer der Aluminium Kontur = SYS_AL_CONT

Layer der Aluminium Schraffur = SYS_AL_SOLID

Muster der   Aluminium Schraffur =SOLID



Layer der Dämmsteges = SYS_IN_CONT

Layer der Dämmsteg Schraffur = SYS_IN_HATCH

Muster der   Dämmsteg Schraffur =ANSI31 / 45 / 0.3



Layer der Dichtungs-Kontur = SYS_GA_CONT

Layer der Dichtungs-Schraffur = SYS_GA_HATCH

Muster der   Dichtungs- Schraffur =ANSI37 / 90 / 0.78740158

Muster der   Dichtungs- Schraffur =ANSI37 / 0 / 0.3





Layer der Aluminium Kontur = AL_CONT

Layer der Aluminium Schraffur = AL_HATCH

Muster der   Aluminium Schraffur = ANSI32 / 0 / 0.5



Layer der Dämmsteges = IN_CONT

Layer der Dämmsteg Schraffur = IN_HATCH

Muster der   Dämmsteg Schraffur =ANSI37 / 0 / 1



Layer der Dichtungs-Kontur = GA_CONT

Layer der Dichtungs-Schraffur = GA_HATCH

Muster der   Dichtungs- Schraffur =ANSI37 / 0 / 0.5

#SOB,LWPOLYLINE #SLA,SYS_AL_CONT #LAN,AL_CONT

#SOB,HATCH      #SLA,SYS_AL_SOLID #SHA,SOLID  #HAN,ANSI32 #HSK,0.5 #HDW,0.0 #LAN,AL_HATCH



#SOB,LWPOLYLINE #SLA,SYS_IN_CONT #LAN,IN_CONT

#SOB,HATCH      #SLA,SYS_IN_HATCH #SHA,ANSI31  #HAN,ANSI37 #HSK,1.0 #HDW,0.0 #LAN,IN_HATCH



#SOB,LWPOLYLINE #SLA,SYS_GA_CONT #LAN,GA_CONT

#SOB,HATCH      #SLA,SYS_GA_HATCH #SHA,ANSI37  #HAN,ANSI37 #HSK,0.78740158  #HDW,90.0 #LAN,GA_HATCH

#SOB,HATCH      #SLA,SYS_GA_HATCH #SHA,AR-SAND  #HAN,ANSI37 #HSK,0.3 #HDW,0.0 #LAN,GA_HATCH

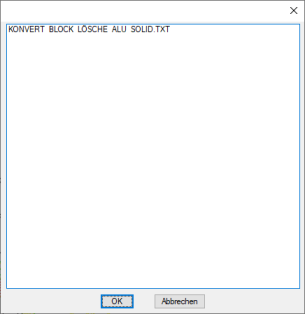

Beispiel: Objekte auf Schraffurlayer tauschen

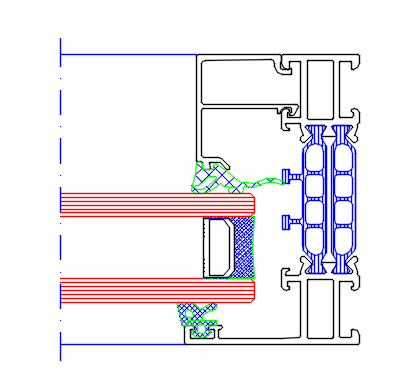

Aktuelle Darstellung

gewünschte Darstellung




Inhalt der Textdatei Konvert_Block_Mein_Standard.txt





Layer der Aluminium Schraffur = SYS_AL_SOLID








#SOB, HATCH #SLA, SYS_AL_SOLID #LOL,1





Erklärung der Steuercodes:

#SOB ->  suche Objekte (LWPOLYLINIE, LINIE, KREIS, BOGEN ...)

#SLA -> suche Objekte auf dem angegebenen Layer

#SHA -> suche Schraffur nach angegebenen Muster

#SFN -> suche Objekte mit angegebener Farbnummer

#SLT -> suche Objekte mit angegebenem Linientyp



#LAN  -> neuer Layer

#HAN -> neues Schraffurmuster

#HSK -> neuer Skalierfaktor der Schraffur

#HDW -> neuer Drehwinkel der Schraffur

#LOL -> löscht Objekte auf angegebem Layer (Aufruf mit #LOL,1)

#LIB  -> neue Linienbreite der gefundenen Objekte



Mit der entsprechenden Logik ist auch ein Wechsel der Objekt-Layer und Schraffuren mit Hilfe einer Definitionsdatei denkbar:

Beispiel:

#SOB,LWPOLYLINE #SLA,SYS_AL_CONT #LAN,AL_CONT

#SOB,HATCH #SLA,SYS_AL_SOLID #HAN,ANSI32 #HSK,0.5 #HDW,0.0 #LAN,AL_HATCH



#SOB,LWPOLYLINE #SLA,AL_CONT #LAN,SYS_AL_CONT

#SOB,HATCH #SLA,AL_HATCH #HAN,SOLID #LAN,SYS_AL_SOLID
