Übung Deckenanschluss

Erstellen eines Deckanschlusses mit SYSCAD-Befehlen.

Neben der Hilfe in Textform finden Sie an den entsprechenden Stellen auch kleine zusammenfassende Videos.

Achten Sie auf dieses Symbol:

Gewünschtes Ergebnis

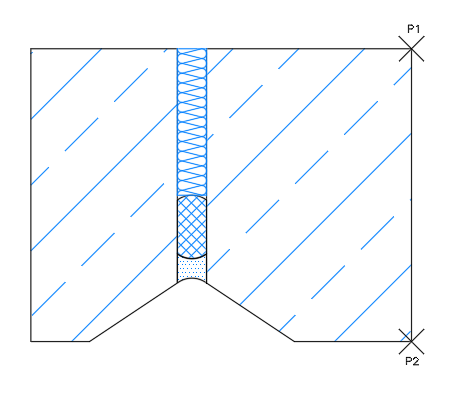

Verwenden Sie den Befehl Versiegelung mit Dichtband im Rechteck um die Versiegelung zwischen die beiden Betonelemente zu zeichnen.

Befehl:

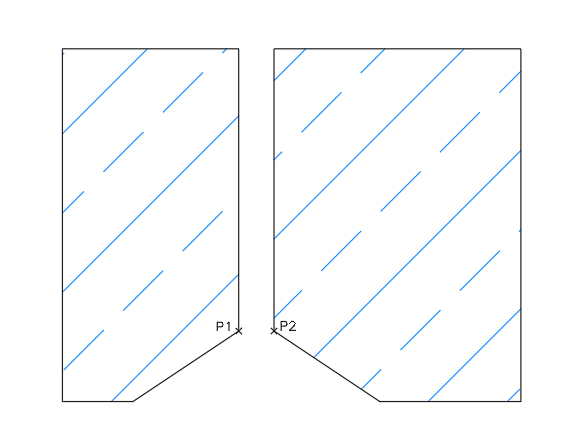

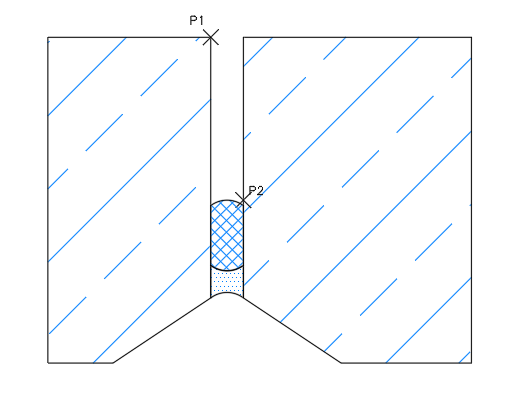

Erster Punkt Klicken Sie auf P1

Punkt2 oder <Return> für Eingabe Breite x Höhe Klicken Sie auf P2

Punkt für Richtung / Tiefe oder <Return> für OK: Klicken Sie solange die linke Maustaste, bis Sie mit der Position der Versiegelung zufrieden sind. Dann zur Bestätigung die rechte Maustaste.

Schraffurstil <DOTS>

Faktor <0.8>

Schraffurstil <ANSI37>

Faktor <0.8>

Versiegelung mit Dichtband

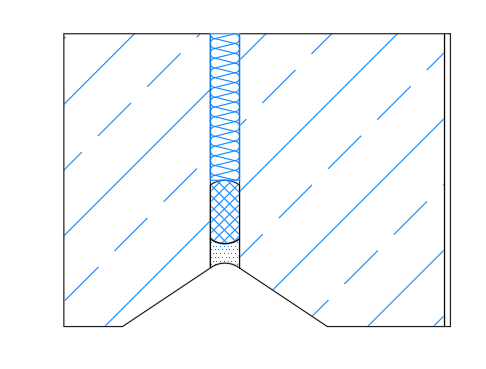

Zeichnen Sie nun die Dämmung mit dem Befehl Dämmung weich

Befehl:

Erster Eckpunkt oder <RETURN> für schräges Element Klicken Sie auf P1

2. Punkt Klicken Sie auf P2 mit Objektfang Quadrant / Lot / Spurverfolgung

Dämmung weich

Zeichnen Sie nun ein Blech auf der rechten Seite mit dem Befehl Blech

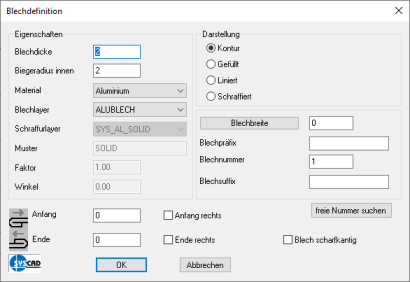

Wählen Sie die Parameter wie abgebildet und starten mit OK

Befehl:

Erster Punkt : Klicken Sie auf P1

Nächster Punkt : Klicken Sie auf P2

Richtung oder <Return> für Mitte Klicken Sie nach rechts in die freie Zeichenfläche.

Nächster Punkt : Bestätigen Sie mit der rechten Maustaste.

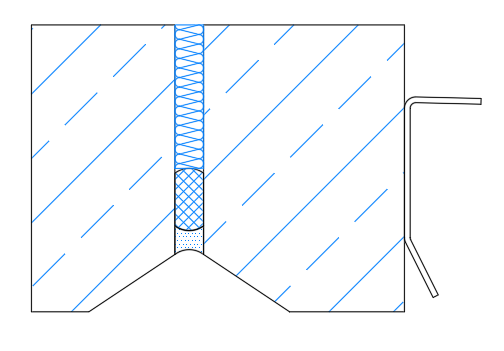

Blech zeichnen

Das Blech wird nun verändert. Wir fügen zunächst oben im Abstand von 25mm einen neuen Biege-Punkt ein.

Verwenden Sie dazu den Befehl Punkt einfügen

Befehl:

SYSCAD Objekt wählen: Klicken Sie auf das Blech

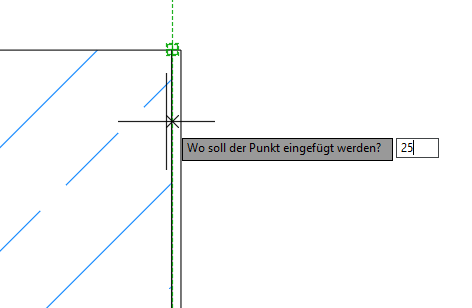

Wo soll der Punkt eingefügt werden? Überfahren Sie den oberen Kantenpunkt bis die Anzeige des Spurpunktes bzw. der Text ENDPUNKT erscheint. Dann führen Sie die Maus senkrecht nach unten und tippen 25 ein. Bestätigen Sie

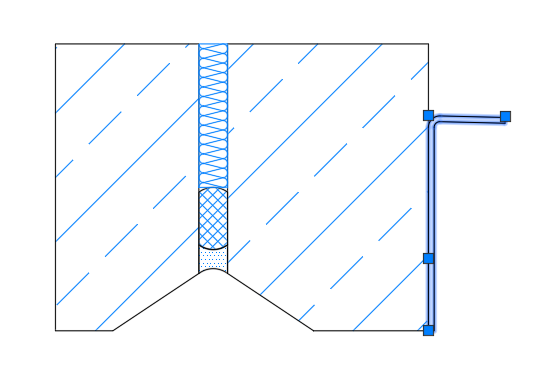

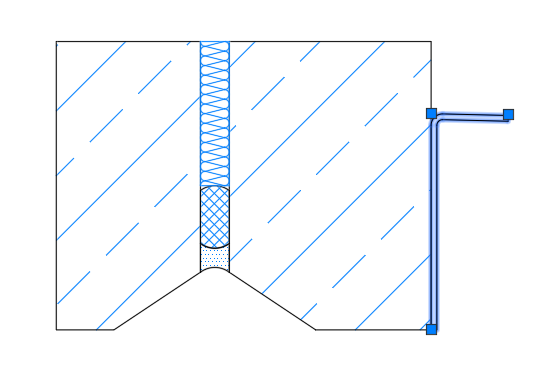

Das Blech hat nun drei Griffe. Aktivieren Sie den oberen Griff und ziehen ihn zunächst orthogonal 20 nach rechts und dann 25 nach unten.

Punkt einfügen + Blech verändern

Das Blech wird nun auch an der unteren Kante verändert. Wir fügen unten im Abstand von 25mm einen neuen Biege-Punkt ein.

Verwenden Sie dazu den Befehl Punkt einfügen

Befehl:

SYSCAD Objekt wählen: Klicken Sie auf das Blech

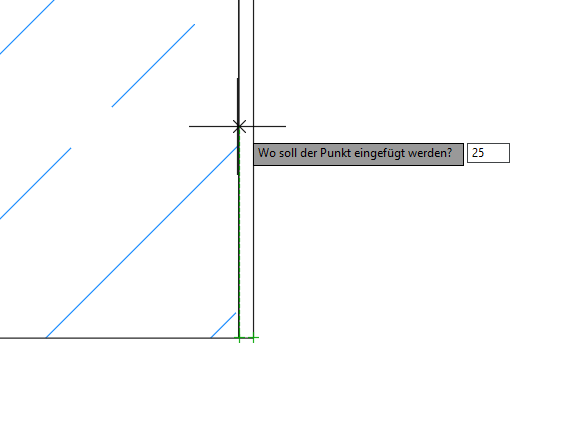

Wo soll der Punkt eingefügt werden? Überfahren Sie den unteren Kantenpunkt bis die Anzeige des Spurpunktes bzw. der Text ENDPUNKT erscheint. Dann führen Sie die Maus senkrecht nach oben und tippen 25 ein. Bestätigen Sie

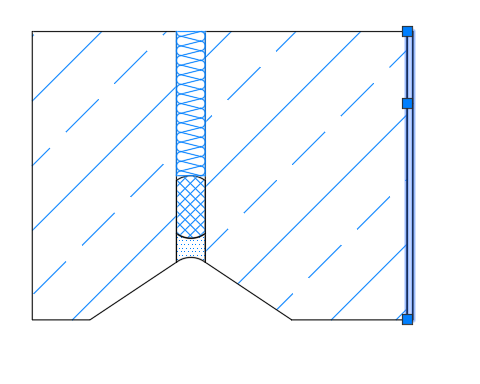

Das Blech hat nun 4 Griffe. Aktivieren Sie den unteren Griff und ziehen ihn orthogonal 10mm nach rechts und 5mm nach oben

Fertig. Und das ganz ohne Hilfslinien.

Punkt einfügen + Blech bearbeiten

Verwenden Sie den Befehl Versiegelung mit Dichtband um die Versiegelung zwischen das Blech und das Betonteil zu zeichnen.

Befehl:

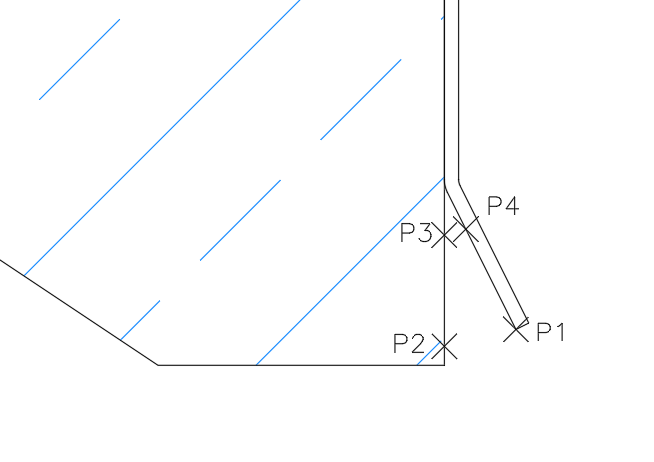

Hohlkehle von Punkt : Klicken Sie auf P1

nach Punkt : Klicken Sie auf P2 mit Objektfang NÄCHSTER

Versiegelung / Dichtband nach Punkt Klicken Sie auf P3 mit Objektfang NÄCHSTER

Versiegelung / Dichtband nach Punkt oder <Return> für parallele Seiten Klicken Sie auf P4 mit Objektfang NÄCHSTER

Versiegelung mit Dichtband

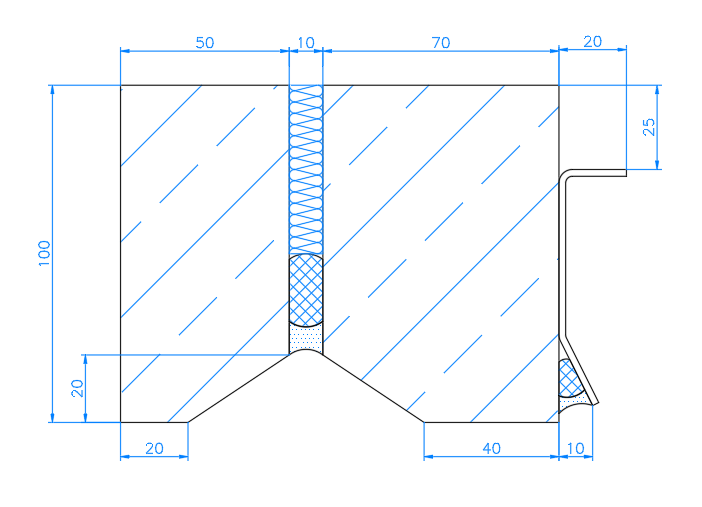

Hier sehen Sie unser gewünschtes Ergebnis.

Endergebnis
