Beispiel Zuschnittsliste

Dieses Beispiel soll Ihnen die Möglichkeiten des Zusatzmoduls "Zuschnittsliste" (Auftrag) zeigen. Verwenden Sie dazu doch einfach die SYSCAD Zeichnung des vorhergehenden Beispiels.

Neben der Hilfe in Textform finden Sie an den entsprechenden Stellen auch kleine zusammenfassende Videos.

Achten Sie auf dieses Symbol:

1. Schritt: Öffnen Sie die besagte Zeichnung

Ob Sie die Schnitte eingetragen haben oder nicht, spielt beim Programm "Zuschnittsliste" keine Rolle. Zur Berechnung der Zuschnittsliste benötigt SYSCAD nur die Informationen aus der Ansicht.

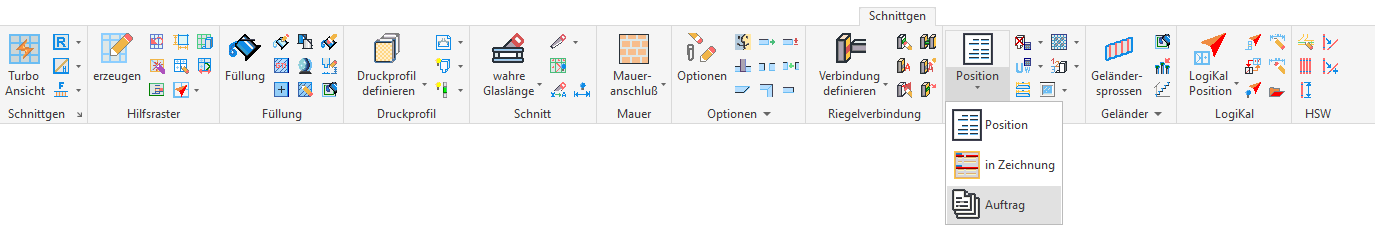

2. Schritt: Aufrufen des Programms ZUSCHNITTSLISTE AUFTRAG

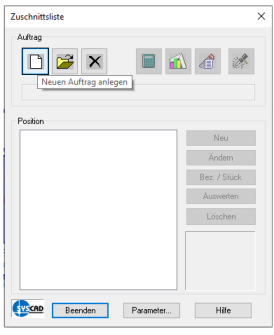

In dieser Dialogbox klicken Sie auf NEUEN AUFTRAG ANLEGEN.

Für jeden Auftrag sollte immer ein separates Verzeichnis angelegt werden, in dem sich alle zugehörigen Zeichnungen und Auftrags-Dateien befinden,

Dieser Auftragsdatei *.zdb werden alle Positionen zugeordnet, die Sie im folgenden definieren.

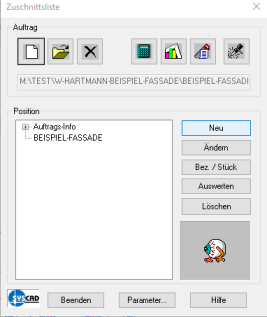

3. Schritt: Neue Positionen hinzufügen

Die Zeichnung mit der Position muss geladen sein

Unterpunkt: POSITION NEU

Eingaben: Name der Position (max 20 Zeichen)

Stückzahl

Position durch zwei Punktbestimmungen definieren d.h. ins Fenster nehmen

Weitere Positionen können eingegeben werden, ist eine Position bereits vorhanden (gleicher Positionsname) erfolgt eine entsprechende Meldung

Im Menüpunkt: PARAMETER bei Bedarf den Parameter für Glasleistenberechnung ändern

Auftrag anlegen

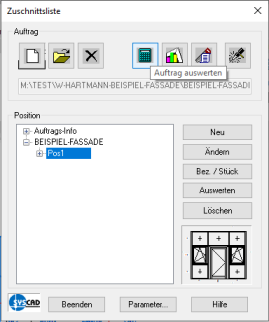

4.Schritt: Auftrag komplett auswerten

Menüpunkt: AUFTRAG AUSWERTEN

Im MS Excel werden die Dateien ausgegeben.

Auftrag auswerten

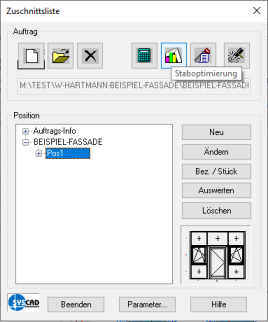

5.Schritt: Staboptimierung aufrufen

Menüpunkt: Staboptimierung aufrufen

Im MS Excel werden die Dateien ausgegeben.

Staboptimierung

6. Schritt: Programm beenden

Ende durch Schaltfläche BEENDEN

eventuell geöffnete Auftragsdatei wird geschlossen - Speicherreservierungen für Sortierung usw. wird freigegeben
