Schweißnaht

Top  Previous  Next

Schweißnaht in der Draufsicht

Werkzeugkasten SYSCAD-Anschluss-Details -> SYSFLY-Schweißnaht Schweißnaht

Multifunktionsleiste: SYSCAD-Anschluss -> Gruppe Tools -> Schweißnaht



Diese Befehle dienen zum Erstellen von Schweißnähten anhand einer wählbaren Kontur (Linien, Polylinien, Kreis oder Bögen) oder linear durch zwei Punkte.

Die Ausrichtung der Schweißnaht ist variabel:

Schweißnaht : auf Achse, links oder rechts:

Geben Sie die gewünschte Breite ein und die Schweißnaht wird als Gruppe in Ihre Zeichnung eingefügt.

Schweißnaht in der Schnittdarstellung

Werkzeugkasten SYSCAD-Anschluss-Details / Flyout SYSFLY-Schweißnaht Schweißnaht, Schweißnaht und Schweißnaht

Multifunktionsleiste: SYSCAD-Anschluss -> Gruppe Tools -> Schweißnaht, Schweißnaht und Schweißnaht

Befehl: "Hohlkehlnaht" Hohlkehlnaht

Befehl: "Wölbnaht" Wölbnaht

Befehl: "Flachnaht" Flachnaht



Diese Befehle dienen zum Erstellen der Schnittdarstellung von Schweißnähten in unterschiedlichen Ausprägungen durch drei Punkte.

Der erste Punkt bestimmt die Position der Wurzellage. Die beiden weiteren Punkte definieren die Lage der Schweißnaht.

Schweissnaht

Beispiel:

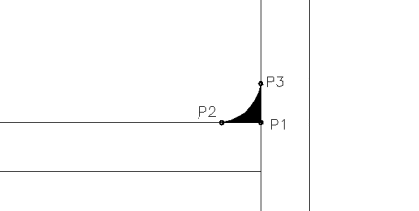

Erster Punkt: P1

Zweiter Punkt: P2

Dritter Punkt: P3

Anschließend definieren Sie wie in der Kommandozeile beschrieben das A-Maß oder das Z-Maß.



A-Maß = die Höhe eines gleichschenkligen Dreiecks, das in den Nahtquerschnitt eingezeichnet werden kann. (konkrete Nahtdicke)

Z-Maß = die Länge der Schenkel.

Schweißsymbole

Werkzeugkasten SYSCAD-Anschluss-Details / Flyout SYSFLY-Schweißnaht Schweißsymbol,

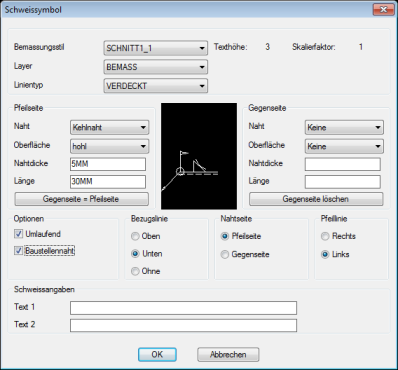

In dieser Dialogbox definieren Sie die Darstellung der Symbole.

Schweissnaht

Schweissnaht

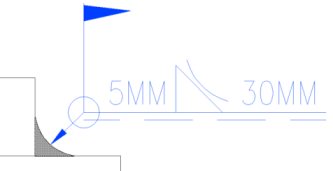

Mit der Funktion Schweißsymbol ändern Schweißsymbol ändern oder dem Doppelklick werden die Symbole geändert.
