Blockbemaßung

Top  Previous  Next

Werkzeugkasten SYSCAD-Anschluss-Details / Flyout SYSFLY-Blockbemaßung Blockbemassung

Multifunktionsleiste: SYSCAD-Tools -> Gruppe Bemaßung -> Flyout Blockbemaßung Blockbemassung



Befehl: "Blockbemaßung ausgerichtet" Blockbemaßung ausgerichtet

Befehl: "Blockbasisbemaßung ausgerichtet" Blockbasisbemaßung ausgerichtet

Befehl: "Blockbemaßung horizontal" Blockbemaßung horizontal

Befehl: "Blockbasisbemaßung horizontal" Blockbasisbemaßung horizontal

Befehl: "Blockbemaßung vertikal" Blockbemaßung vertikal

Befehl"Blockbasisbemaßung vertikal" Blockbasisbemaßung vertikal



Diese Befehle ermöglichen die automatische Bemaßung von Normteilblöcken zu wählbaren Bezugspunkten.

Jeweils als Ketten- oder Basislinenbemaßung für die Varianten Horizontal, Vertikal oder Ausgerichtet.

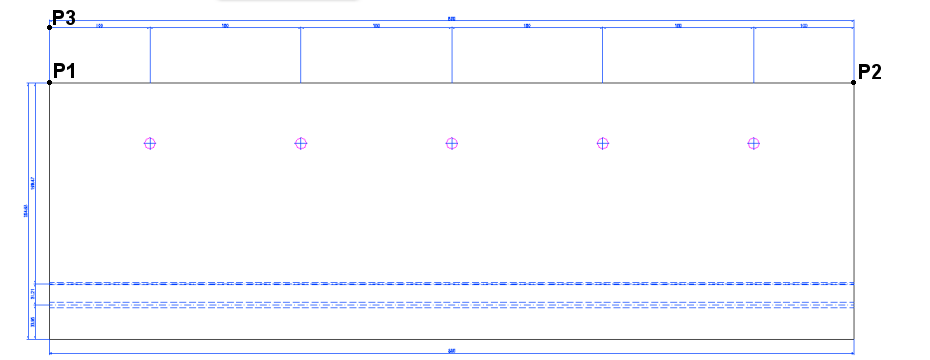

Objekte wählen:     Blöcke auswählen

Anfangspunkt der Maßhilfslinie    P1

nächster Punkt oder <RETURN > für Ende     P2 oder bestätigen

Standort der Maßlinie    P3

Blockbemassung

Die Blöcke werden zu den Basispunkten bemaßt. Es muss sich dabei nicht um SYSCAD-Blöcke handeln.

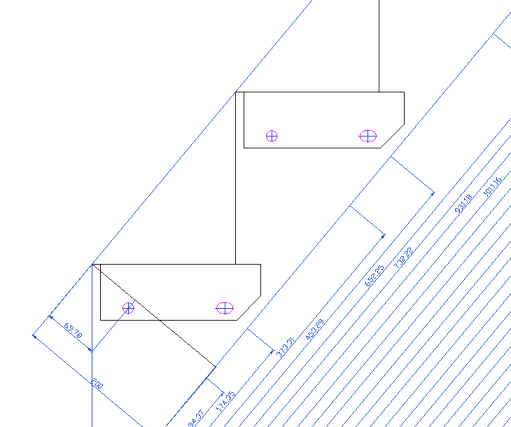

Ab der Version SYSCAD 2009 steht auch die ausgerichtete Vermaßung für Blöcke zur Verfügung

Blockbemassung
