Anschluß-Details

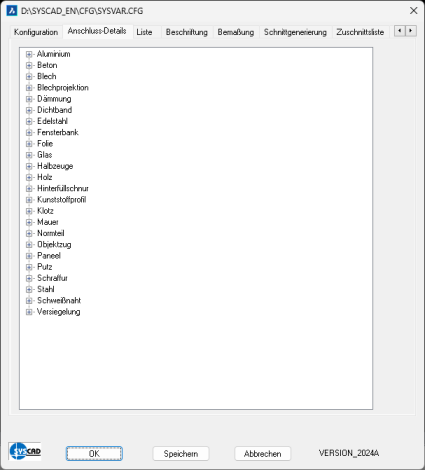

Stellen Sie die Variablen für die Anschluss-Details auf die gewünschten Werte ein. Mit einem Doppelklick auf die jeweilige Variable erhalten Sie die Auswahl bzw. tragen Sie in das erscheinende Feld den gewünschten Wert ein.

Mit können Sie die Einstellungen für die aktuelle Zeichnung übernehmen. Mit verlassen Sie die Dialogbox, ohne dass die gemachten Änderungen wirksam werden. Mit werden Ihre Änderungen in der Konfigurationsdatei von SYSCAD® gesichert, diese Einstellungen sind also auch beim nächsten Start aktiv.

SYSCAD-Variable Anschluss-Details

Benennung

Vorgabewert

zusätzl. Erklärung

ab Version

Aluminium

Konturrlayer

SYS_AL_CONT






Schraffurlayer

SCHRAFF






Schraffur-Muster

ANSI31






Schraffurabstand

1.0






Winkel

0.0000



2015


Dichte

2.7

für die Ermittlung von Blechgewichten




Abkürzung


Z.B. AL für die Beschriftung



Hintergrundfarbe

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020

Beton

Konturlayer

PROFIL






Schraffurlayer

SCHRAFF






Schraffur-Muster

ANSI33






Schraffurabstand

5.0






Winkel

0.0000



2014


Betonfase

0.0

0 für keine Fase




Dicke

80

für Objektzug

2012


Hintergrundfarbe

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020

Blech

Konturlayer

BLECH






Konturlayer Aluminium

BLECH






Konturlayer Stahl

BLECH






Konturlayer Edelstahl

BLECH






Nur eigenes Blechmaterial anzeigen

0

0 = NEIN

2022


Blechdicke

2.0






Abrundradius

2.0






Layer Sichtflächenkontur

GESTR






Abstand Sichtflächenkontur

2.0






Sichtflächenkontur scharfkantig

1






Sichtflächenkontur Stirnseite

1






Nachkommastellen ARX-Beschriftung Länge

2.00






Nachkommastellen ARX-Beschriftung Dicke

1.00

Achtung: Hier wird aufgerundet. Aus 1.5 wird 2, wenn diese Variable auf 0 steht.




Berechnung Abwicklung nach neutraler Faser

0

Berechnung mit dem Korrekturfaktor K oder nach der neutralen Faser. Wirkt sich aktuell nur auf die Beschriftung aus. Nicht auf die Abwicklung.




Unsichtbare Kante zeichnen

1

Unsichtbare Kanten in der Blechabwicklung

2017






Blechprojektion

Konturlayer

UMRISS035






Unsichtbare Kanten zeichnen?

1






Layer unsichtbare Kanten

VERDECKT






Lichtkanten zeichnen?

1






Layer Lichtkanten

UMRISS018










Dämmung

Layer

SCHRAFF

Layer für die weiche Dämmung




Konturlayer

DAEMM

Konturlayer für die weiche Dämmung

2017


Dämmung hart

SCHRAFF

Layer für die harte Dämmung

2012


Konturlayer hart

DAEMM

Konturlayer für die harte  Dämmung

2017


Schleifenfaktor

4.5






Höhe der Schleifen

999.0






Kontur um Dämmung zeichnen

1






Dicke wie definiert beschriften

0


2022






Dichtband

Konturlayer1-5

PROFIL



2017


Schraffurlayer1-5

SCHRAFF



2017


Schraffur-Muster1-5

ANSI37



2017


Schraffurabstand1-5

0.8



2017


Winkel1-5

0.0000



2017


Verhältnis Tiefe / Breite

2.0

Gilt als Vorgabewert beim Dichtband im Rechteck




Dichtband orthogonal

Nein

Verhalten wie bis zu Version 2000.13








Edelstahl

Konturlayer

SYS_CN_CONT






Schraffurlayer

SCHRAFF






Schraffur-Muster

STEEL






Schraffurabstand

1.0






Winkel

0.0000



2015


Dichte

7.83

für die Ermittlung von Blechgewichten




Abkürzung


z.B. NIRO für Beschriftung



Hintergrundfarbe

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020

Fensterbank

Konturlayer

PROFIL






Schraffurlayer

SCHRAFF






Schraffur-Muster

ANSI32






Schraffurabstand

1.0






Winkel

0.0000


2014


Dicke

25

für Objektzug

2012


Hintergrundfarbe

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020

Folie

Konturlayer

FOLIE






Foliendicke

2.0






Folienradius

2.0






Linientyp

VERDECKT






Linientypfaktor

1.0






Konturlayer2-5

FOLIE_01

Variante 2-5 der Folie




Foliendicke 2-5

3.0






Folienradius 2-5

3.0






Linientyp2-5

VERDECKT2






Linientypfaktor2-5

3.0






FolienName 1-5



Kurzbezeichnung der Folie in der Dialogbox

2018


Nachkommastellen ARX-Beschriftung Länge

1.00






Nachkommastellen ARX-Beschriftung Dicke

1.00

Achtung: Hier wird aufgerundet. Aus 1.5 wird 2, wenn diese Variable auf 0 steht.










Glas

Glaslänge

50.0






Layer Glas

FUELLUNG






Abstand der Glasschraffur

1.0

0 für keine




Layer Glasschraffur

FUELLUNG






Einfachglas schraffieren

1






Layer Füllungskreuz

FUELLUNGSKREUZ






Blockname für Randverbund Glas

GLASVERBUND_

Beim Glasmaß 24 wird z.B. der Block GLASVERBUND_24 eingefügt.




Glasfase

1.0






Layer Glasfolie

GLASFOLIE






Glasfoliendicke

0.2






Einfügelayer

GLAS






Block erzeugen

1

Wenn 1 oder Ja, werden die Gläser als Block erzeugt und können per Doppelklick geändert werden. Wenn 0 oder Nein, können die Gläser mit dem Befehl Strecken geändert werden.




Beschriftung

3

0 = ohne Text, 1 = Text rechts, 2 = Text links, 3 = Text mitte

2019






Halbzeuge

Alternatives Halbzeugprogramm

0

Damit erhalten Sie schraffierte, aber nicht intelligent beschriftbare Stahl-Halbzeuge




Konturlayer

PROFIL






Schraffurlayer

SCHRAFF






Schraffur-Muster

STEEL






Schraffurabstand

1.0






Objektlayer Mitte

MITTE










Holz

Konturlayer

SYS_WO_CONT


2015


Schraffurlayer

SYS_WO_HATCH


2015


Schraffur-Muster

ANSI32


2015


Schraffurabstand

1


2015


Winkel

0.0000


2015


Hintergrundfarbe

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020

Hinterfüllschnur

Konturlayer

PROFIL






Schraffurlayer

SCHRAFF






Schraffur-Muster

ANSI32






Schraffurabstand

1.0






Winkel

0.0000


2015






Kunststoffprofil

Konturlayer

PROFIL






Schraffurlayer

SCHRAFF






Schraffur-Muster

ANSI37






Schraffurabstand

1.0






Winkel

0.0000


2015


Abrundradius

0.0




Hintergrundfarbe

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020

Klotz

Konturlayer

Klotz






Konturlayer 1-8

Klotz

für die eigenen Klotzvarianten (5-8 mit SYSCAD 2020)

2012/2020


Schraffurlayer 1-8

SCHRAFF

s.o.

2012/2020


Schraffur-Muster 1-8

ANSI31

s.o.

2012/2020


Schraffurabstand 1-8

5

s.o.

2012/2020


Winkel 1-8

0.0000


2014/2020


Aliasname 1-8


Anzeigename in der Dialogbox

2021






Leimbinder

Schraffur-Muster

ANSI31


2014


Schraffurabstand

5.0


2014


Winkel

135


2014






Mauer

Konturlayer

PROFIL






Schraffurlayer

SCHRAFF






Schraffur-Muster

ANSI31






Schraffurabstand

5.0






Winkel

0.0000


2014


Dicke

100

für den Objektzug

2012


Hintergrundfarbe

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020

Objektzug

Layer unsichtbare Kanten

GESTR


2012


Überstand von Hilfslinien

5.0000


2012


Layer Toleranzlinien

GESTR


2020


Toleranz außen

0


2020


Toleranz innen

0


2020






Normteil

Normteil beim Einfügen drehen

0






Normteilpfad

D:\SYSCAD2000\NORMTEIL\






ISO anzeigen

0

wenn 0,wird DIN angezeigt

2011


Länge = 0

0

Wenn 1, dann wird die Länge nicht beschriftet

2013


nicht Abdecken

0

wenn 1, dann wird in der CAD-Bibliothek immer NEIN vorgeschlagen

2011


Pfad eigene Dateien


für eigene Blöcke

2012


Vorgabeverzeichnis


Verzeichnis für die Beschriftungseinstellungen

2012


Doppelklick übernimmt die Vorgabe

0

Die Vorgabe für das nächste Normteil wird auch bei Doppelklick auf ein bestehendes Normteill übernommen

2021


Text Anzeigevariante 1 - 5



2021






Paneel

Blockname

PANEEL_






Einfügelayer

PANEEL






Block erzeugen

1






Beschriftung

0

0 = ohne Text, 1 = Text rechts, 2 = Text links, 3 = Text mitte

2019






Putz

Konturlayer

PROFIL






Schraffurlayer

SCHRAFF






Schraffur-Muster

AR-CONC






Schraffurabstand

0.1






Winkel

0.0000


2014


Dicke

12.0000


2012


Hintergrundfarbe

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020

Schraffur

Layer Schraffur

SCHRAFF

Schraffur 5-8 mit SYSCAD 2020

2020


Konturlayer1-8

PROFIL






Schraffurlayer1-8

SCHRAFF






Schraffur-Muster 1-8

ANSI31






Schraffurabstand 1-8

1.0






Winkel 1-8

0.0






Dicke 1-8

50.00

für den Objektzug

2012


Hintergrundfarbe 1-8

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020


Aliasname 1-8


Anzeigename in der Dialogbox

2021











Stahl

Konturlayer

SYS_ST_CONT






Schraffurlayer

SCHRAFF






Schraffur-Muster

STEEL






Schraffurabstand

1.0






Winkel

0.0000



2015


Dichte

7.83

für die Ermittlung von Blechgewichten




Abkürzung


Z.B. ST für Beschriftung



Hintergrundfarbe

0

0 = ohne; oder die mit KGL_GET_BACKGROUNDCOLOR leicht ermittelbare Farbnummer

2020

Schweißnaht

Konturlayer

SCHWEISSNAHT






Schweißnahtbreite

3.0






Abstandsfaktor

0.5






Faktor Ausbuchtung

0.25






Schraffurlayer

SCHWEISSNAHT






Bemaßungsstil Schweißsymbol

SCHNITT1_5






Layer Bemaßung Schweißymbol

BEMASS






Linientyp Bezugslinie

VERDECKT


2016






Versiegelung

Konturlayer1-5

PROFIL



2017


Schraffurlayer1-5

SCHRAFF



2017


Schraffur-Muster1-5

DOTS



2017


Schraffurabstand1-5

0.8



2017


Winkel1-5

0.0000



2017


Verhältnis Tiefe / Breite

1.0

Gilt als Vorgabewert bei der Versiegelung Neu




Versiegelung orthogonal

Nein

Verhalten wie bis zu Version 2000.13
