Klotz / Kunststoff / Holz

Werkzeugkasten SYSCAD-Anschluss-Details -> ...

Einstellungen und Vorgaben unter: SYSCAD-Variable / Anschluss-Details / Klotz

Multifunktionsleiste: SYSCAD-Anschluss -> Gruppe Tools -> ...

Einstellungen und Vorgaben unter: SYSCAD-Variable / Anschluss-Details / Klotz 1-8

Einstellungen und Vorgaben unter: SYSCAD-Variable / Beschriftung / ARX-Beschriftung deutsch / Klotz

Diese Befehle dienen zum Erstellen von rechteckigen Klötzen, Kunststoffprofilen und Holzklötzen.

Ab der Version 2012 sind die Klötze intelligente SYSCAD-Objekte und können per Doppelklick geändert werden.

Die Einstellung des Konturlayers und ob der Klotz beim Einfügen gedreht werden sollen können Sie in der SYSCAD-Variable / Anschluss-Details / Klotz vornehmen.

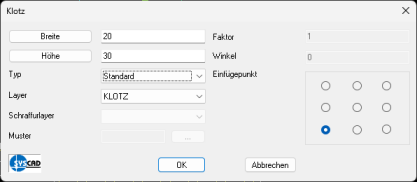

Definieren Sie Ihre Klötze analog dem RECHTECK - Befehl von AutoCAD durch zwei Punkte oder mit der Eingabe von Breite mal Höhe. Anschließend kann dieser Klotz noch gedreht werden.

Befehl:

Erster Punkt oder <RETURN> für Eingabe Breite x Höhe

Als Typ stehen die Varianten ohne (ohne Linienkreuz), Standard (mit Linienkreuz) und 8 weitere selbst definierbare Klötze mit beliebigen Schraffur-Mustern zur Verfügung. Definierbar in der SYSCAD-Variable / Anschluss-Details / Klotz 1-8 .

Die Beschriftung steuern Sie in der SYSCAD-Variable / Beschriftung / ARX-Beschriftung deutsch / Klotz.
