Werkzeugkasten: SYSCAD-PROGRAMME / SYSFLY-Ansichtsfenster ->
|
|
Multifunktionsleiste: SYSCAD-Programme -> Gruppe AFenster ->
|
|
|
|
 /  Modell nach Layout orthogonal mit gleichen oder ungleichen Ansichtsfenstern
 Modell nach Layout polygonal
 Polygonales Ansichtsfenster - Befehl muss im Papierbereich ausgeführt werden
 Ansichtsfenster Raster
 Ansichtsfenster Polylinie - Nach der Auswahl des Maßstabes kann eine Polylinie ausgewählt oder eine freie Kontur gezeichnet werden. Befehl muss im Modellbereich ausgeführt werden
 Ansichtsfenster Ansichtspunkt setzen. Setzen Sie den Mittelpunkt des ausgewählten Ansichtsfensters auf einen neuen Punkt. Der Punkt wird im Modellbereich gewählt.

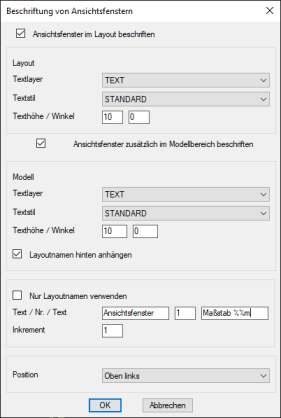

 Ansichtsfenster beschriften (im Papierbereich und Modellbereich)
|
Der Parameter %%m fügt den Maßstab als Text ein
|
 Ansichtsfenster zoomen. Man wählt im Layout ein Ansichtsfenster - anschließend wird im Modellbereich an die entsprechende Position gezoomt. Wählt man im Modell eine Ansichtsfensterreferenz, wird im Layout an die entsprechende Position gezoomt.
 Ansichtsfensterfaktor ändern
 Ansicht drehen (Bitte vorher die Ansichtsfenster entsperren)
 Ansichtsfenster sperren
 Ansichtsfenster entsperren
 Ansichtsfenster zuschneiden (die Rechtwinkeligkeit wird aufgehoben)

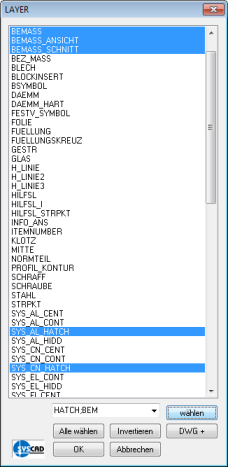

 Ansichtsfenster-Layer frieren
|
Beim Befehl Ansichtsfenster Layer frieren können Vorzugslayer angegeben werden.
Die Layer werden nach den eingegeben Stichworten ausgewählt. Stichworte können durch ein Semikolon getrennt werden. Die Einstellungen werden gespeichert.
|
 Ansichtsfenster-Layer tauen
 /  Ansichtsfenster -> Ansichtsfensterreferenz nach Auswahl oder alle
 Ansichtsfensterreferenz löschen
 Ansichtsfensterreferenz updaten
 Alle Layouts exportieren
 Aktuelles Layouts exportieren
|
