Ansichtsfenster Raster

Werkzeugkasten: SYSCAD Programme -> SYSFLY Ansichtsfenster ->	Einstellungen und Vorgaben unter: SYSCAD-Variable / Liste / Ansichtsfenster
Multifunktionsleiste: SYSCAD Programme -> Gruppe Ansichtsfenster ->

Mit dieser Funktion erstellen Sie ein Ansichtsfenster Raster aus Ihren Schnitt-Fenstern.

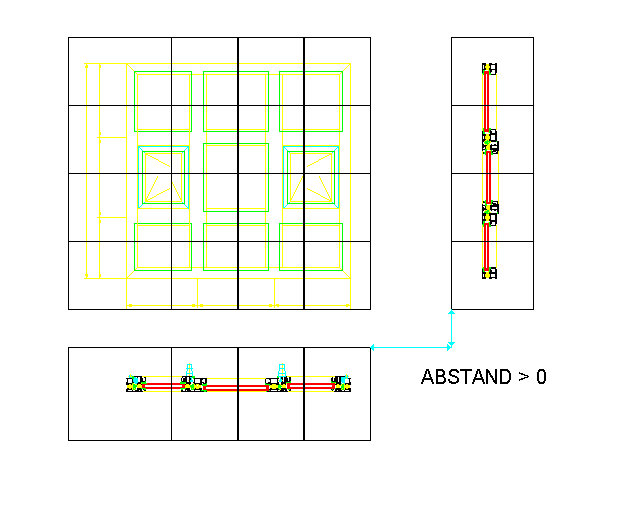

Ziehen Sie ein Auswahlfenster um die zu verbindenden Schnitt-Fenster. Das Raster der Ansicht wird automatisch erzeugt. Wichtig ist dabei, dass die Schnitt-Fenster mit einem sinnvollen Abstand eingefügt worden sind.

Ansichtsfenster Raster

Den Abstand der Ansichtsfenster stellen Sie in der SYSCAD-Variable / Liste / Ansichtsfenster ein.

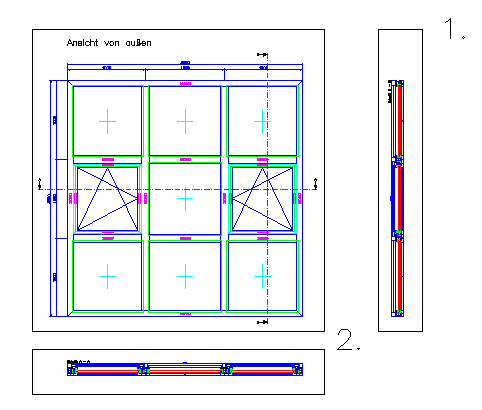

Bei nur jeweils einem Ansichtsfenster in vertikaler und horizontaler Ausrichtung ist es wichtig, dass zuerst das vertikale Ansichtsfenster gewählt wird.

projezierte Ansichtsfenster

Das projezierte Ansichtsfenster wird dann automatisch erzeugt und ausgerichtet.
