Ansichtsfenster orthogonal |
Model nach Layout orthogonal und Model nach Layout orthogonal (ungleiche AFenster) Werkzeugkasten: SYSCAD Programme -> SYSFLY Ansichtsfenster -> oder Multifunktionsleiste: SYSCAD Programme -> Gruppe Ansichtsfenster -> oder

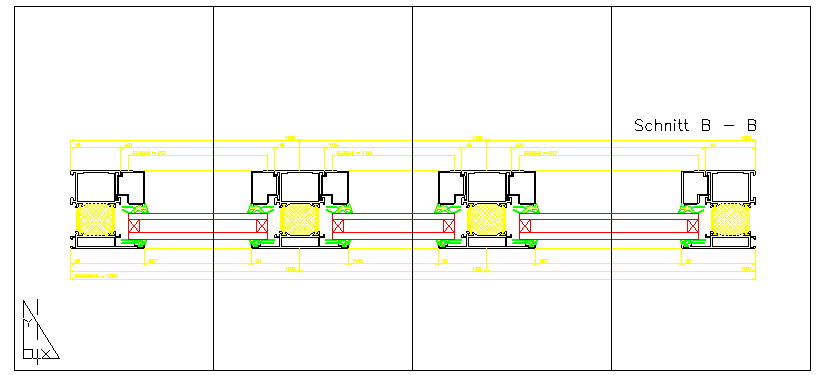

Mit dieser Funktion können Sie waagrechte und senkrechte Schnitte in wahrer Glaslänge im Modellbereich sehr schnell abgerissen im Layout-Bereich darstellen. Das mühsame Positionieren der Ansichtsfenster im Papierbereich übernimmt SYSCAD für Sie.

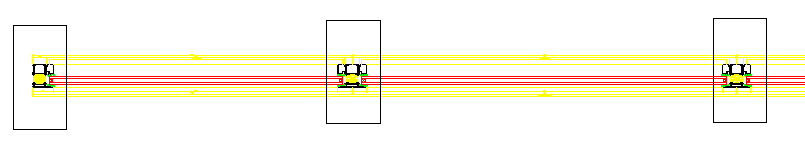

Sie wählen den ersten sichtbaren Ausschnitt im Modellbereich. Dieses Fenster legt die Größe der weiteren Ausschnitte fest. Die weiteren Auschnitte wählen Sie dazu orthogonal immer von links nach rechts oder von unten nach oben. Mit der Eingabetaste oder rechten Maustaste beenden Sie diese Schleife und können im Layoutbereich den Einfügepunkt der Schnittdarstellung wählen. Im Bemaßungsstil können Sie als Textoption noch "HORIZONTAL bei Hilfslinie 1" wählen. Dann sehen Sie auch die Bemaßungen am Schnitt. Den Maßtabsfaktor stellen Sie in der SYSCAD-Variable ein. 0 bedeutet, Sie werden jedesmal beim Erzeugen der Ansichtsfenster nach dem Maßtab gefragt. In der Datei “Vpfaktor.txt” im SYSCAD-Vorlagenverzeichnis werden die Maßstäbe definiert. Mit der Variante "Ansichtsfenster Modell nach Layout orthogonal (AFenster ungleich)" werden unterschiedlich breite Ansichtsfenster verwendet und erzeugt. Ungleiche Ansichtsfenster Tipp: Mit der AutoCAD/BricsCAD-Variable maxactvp steuern Sie die maximale Anzahl der Ansichtsfenster, die zur gleichen Zeit in einem Layout aktiv sein können.
|
