Ansichtsfenster polygonal

Top  Previous  Next

Ansichtsfenster polygonal:

Werkzeugkasten: SYSCAD Programme -> SYSFLY Ansichtsfenster -> Ansichtsfenster polygonal

Einstellungen und Vorgaben unter: SYSCAD-Variable / Liste / Ansichtsfenster

Multifunktionsleiste: SYSCAD Programme -> Gruppe Ansichtsfenster -> Ansichtsfenster polygonal






Mit dieser Funktion können Sie schräge Schnitte in wahrer Glaslänge im Modellbereich sehr schnell abgerissen im Layout-Bereich darstellen.

Das mühsame Positionieren der Ansichtsfenster im Papierbereich übernimmt SYSCAD für Sie.

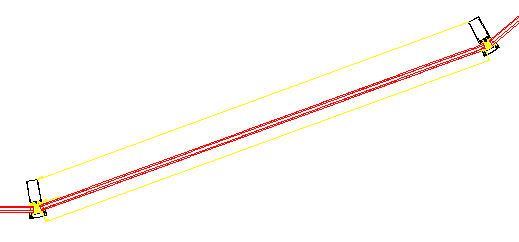

polygonaler Schnitt

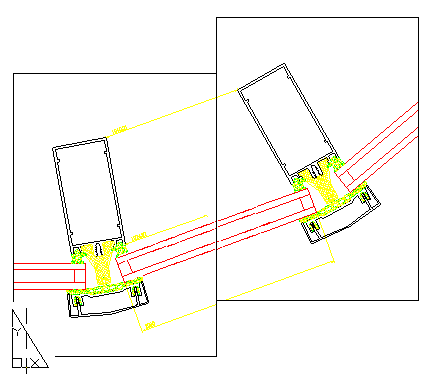

Sie wählen den ersten sichtbaren Ausschnitt im Modellbereich. Dieses Fenster legt die Größe der weiteren Ausschnitte fest, die Sie immer von links nach rechts wählen müssen. Für die weiteren Auschnitte wählen Sie jeweils nun einen Anschlusspunkt des Auschnittsfensters. Zum Beispiel immer den Schnittpunkt des Fensters mit der unteren Glaskante. Für jede Seite des Auschnittsfenster ist ein Anschlusspunkt auszuwählen. Die Anschlusspunkte müssen immer auf gegenüberliegenden Seiten des Rechtecks liegen. Mit der Eingabetaste oder rechten Maustaste beenden Sie diese Schleife und können im Layoutbereich den Einfügepunkt der Schnittdarstellung wählen. Im Bemaßungsstil können Sie als Textoption noch "HORIZONTAL bei Hilfslinie 1" wählen. Dann sehen Sie auch die Bemaßungen am Schnitt.

Ansichtsfenster polygonal

Hier finden Sie die Erklärung als kurzes Video:

Polygonale Ansichtsfenster

Den Maßstabsfaktor stellen Sie in der SYSCAD-Variable / Liste / Ansichtsfenster ein 0.0000 bedeutet, Sie werden jedesmal beim Erzeugen der Ansichtsfenster nach dem Maßstab gefragt.
