Verglasung

Befehl: "Verglasung" Es können in der Zeichnung vorhandene Profile (Blöcke) unabhängig von Größe oder Drehwinkel nachträglich verglast, oder Profile eingefügt und zusätzlich verglast werden. (Einstellung der Glasfalzprofile in SYSCAD-Variable / Verglasung)

Verglasen vorhandener Profile:

Nach dem Programmaufruf tippen Sie mit dem Fadenkreuz das gewünschte Profil an und erhalten die Meldung z.B. "Profil <620120> wurde gewählt". Bei Profilen mit mehreren Verglasungsmöglichkeiten muss die Verglasungsseite bestimmt werden. Die roten Pfeile zeigen die zu verglasende Seiten. Mit der linken Maustaste können Sie die möglichen Varianten durchblättern. Anschließend mit der rechten Maustaste bestätigen.

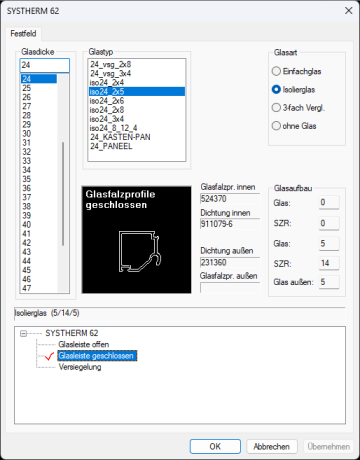

In der folgenden Dialogbox wählen Sie die gewünschte Verglasungsvariante.

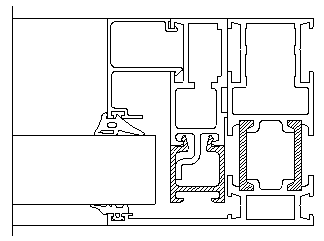

Anschließend wird vom Programm die Profil- und Dichtungskombination ermittelt und in die Zeichnung eingefügt. Zur Kontrolle werden die verwendeten Profile aufgelistet.

Profil einfügen und verglasen durch Eingabe der Profilnummer:

Wird beim Aufruf die Meldung "Profil wählen" mit bestätigt, kann die Profilnummer (z.B. 720600) über Tastatur eingegeben werden.

Mit wird die Anfrage "Profil <720600> verglasen <J>" bestätigt und der Einfügepunkt festgelegt. Anschließend erscheint die Dialogbox der Füllungsauswahl.

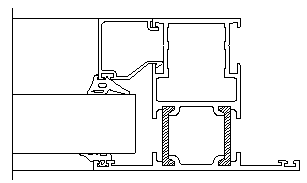

Vom Programm wird die Profil- und Dichtungskombination ermittelt und in die Zeichnung eingefügt.

Es können automatisch Glasfasen erzeugt werden. Außerdem ist der Randverbund der Gläser mit einem Block möglich. Einstellbar in der SYSCAD-Variable / Anschluss-Details / Glas. Wenn Sie die Variable für den Randverbund leer lassen, wird das bekannte Füllungskreuz eingefügt. Ansonsten der Block mit dem jeweiligem Namen. Die Blöcke finden Sie für Ihre Anpassungen im SYSCAD - Verzeichnis unter Vorlagen.
