Polygonverglasung

 Top  Previous  Next

Werkzeugkasten: SYSCAD-Programme -> Flyout Verglasung -> Polygonverglasung



Multifunktionsleiste: SYSCAD-Programme -> Gruppe Diverse -> Flyout Verglasung -> Polygonverglasung









Befehl: "Polygonverglasung" Polygonverglasung

oder Doppelklick auf das betreffende Fassadenprofil



Als Beispiel: HUECK VF50 RR

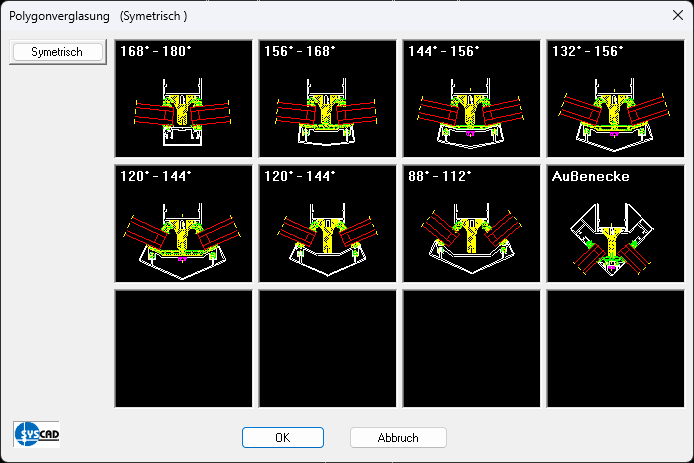

Mit dem Programm POLYGONVERGLASUNG können Sie Fassadenprofile mit den für die Variante zulässigen Winkeln verglasen lassen. Sie wählen aus dem Pulldown-Menü VF50 RR den Befehl POLYGONVERGLASUNG. Dazu kann das Profil bereits in Ihre Zeichnung eingefügt sein, oder Sie bestätigen die Anfrage "Profil wählen" mit Enter und können in der nun folgenden Auswahl das gewünschte Profil wählen.

Polygonverglasung

Nach der Auswahl der gewünschten Variante, der Glasstärke, des Glasaufbaus und der Angabe des Winkels in 0,1° - Schritten wird das Fassadenprofil komplett verglast von SYSCAD® gezeichnet.

Dabei spielt es keine Rolle, ob das Fassadenprofil gedreht oder skaliert ist.

Beispiel:

Polygonverglasung

Bei den Fassadenserien HUECK VF50 und HUECK VF60 ist zum Beispiel die Auswahl der Profile für best. Winkelbereiche möglich.
