Objektzug (Beton, Mauer, Putz, Fensterbank)

Werkzeugkasten: SYSCAD-Anschluss-Details

Einstellungen und Vorgaben unter: SYSCAD-Variable / Anschluss-Details

Multifunktionsleiste: SYSCAD-Anschluss -> Gruppe Beton ->

Damit werden intelligente SYSCAD-Objekte zur Darstellung von Beton, Mauer, Putz und Fensterbank als Linienzug analog zu den Befehlen Folie oder Blech erzeugt. Die Objekte sind per Doppelklick oder durch Ziehen an den Griffen veränderbar.

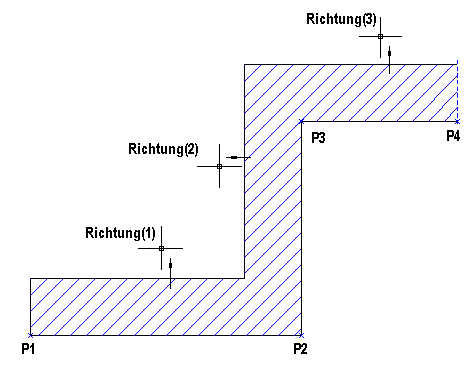

Nach der Eingabe der Parameter in dieser Dialogbox wird der erste Punkt durch Zeigen (evtl. mit OFANG) festgelegt.

Folie zeichnen

Die Bestimmung des nächsten Punktes kann mit relativer Koordinateneingabe (@) oder durch Zeigen erfolgen. Anschließend muss ein Punkt für die Richtung zum Versetzen der Dicke angetippt werden.

In der SYSCAD-Variable können noch 4 weitere Varianten mit eigener Darstellung und Beschriftungsmöglichkeit angegeben werden.

Mit dem Befehl "Mauertoleranz" zeichnen Sie Linien auf einem festzulegenden Layer im festgelegten Abstand innerhalb und/oder außerhalb des gewählten Objekts.

Dialog Toleranzlinien

Unter SYSCAD-Variable / Anschluss-Details / Schraffur / Schraffur 1-8 kann die Hintergrundfarbe eingestellt werden. Mit einem neuen Befehl kann die Hintergrundfarbe für Schraffuren in der Zeichnung generell abgeschaltet werden. Außerdem gibt es den Befehl zum nachträglichen Setzen der Hintergrund-Farbe an Schraffur - Objekte. Zur Ermittlung der Farbnummern kann der Befehl KGL_GET_BACKGROUNDCOLOR verwendet werden.
