Beton / Mauer / Benutzerschraffur

Werkzeugkasten: SYSCAD-Anschluss-Details -> SYSFLY-Beton -> ...

Einstellungen und Vorgaben unter: SYSCAD-Varibale / Anschluss-Details

Multifunktionsleiste: SYSCAD-Anschluss -> Gruppe Beton -> ...

Einstellungen und Vorgaben unter: SYSCAD-Variable / Anschluss-Details / Schraffur

Einstellungen und Vorgaben unter: SYSCAD-Variable / Beschriftung / ARX-Beschriftung deutsch / Kontur 1-8

Erstellt eine Polylinie mit oder ohne Fase für Beton- oder Mauerdarstellung mit Schraffur. Auch benutzerdefinierte Konturen mit Schraffur sind möglich.

Die Punktbestimmung kann gezeigt werden (evtl. mit OFANG) oder durch relative Koordinateneingabe (@) erfolgen.

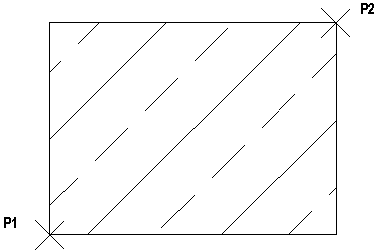

Beton / Mauer

Befehl:

Erster Eckpunkt oder <RETURN> für schräges Element: (P1)

Zweiter Eckpunkt:(P2)

Schraffurstil: <ANSI33>

Faktor: <5>

Konturlayer, Schraffurlayer, Schraffur-Muster, Abstand und der Fasenabstand können in der Dialogbox SYSCAD-Varibale / Anschluss-Details geändert werden. Entweder beim jeweiligen Material wie Mauer, Beton, Putz und Fensterbank oder bei den 8 benutzerdefinierten Konturen mit Schraffur. Diese benutzerdefinierten Schraffuren stellen Sie in der SYSCAD-Variable / Anschluss-Details / Schraffur ein. Die Beschriftung steuern Sie in der SYSCAD-Variable / Beschriftung / ARX-Beschriftung deutsch / Kontur 1-8.

Beton / Mauer

Befehl:

Erster Eckpunkt oder <RETURN> für schräges Element:

Erster Punkt: (P1 )

Nächster Punkt oder "RETURN" für Ende:(P2)

Nächster Punkt oder "RETURN" für Ende:(P3)

Nächster Punkt oder "RETURN" für Ende:(P4)

Nächster Punkt oder "RETURN" für Ende:(P5)

Nächster Punkt oder "RETURN" für Ende:

Schraffurstil: <ANSI33>

Faktor: <5>

Mit dem Befehl Mauertoleranz zeichnen Sie Linien auf einem festzulegenden Layer im festgelegten Abstand innerhalb und/oder ausserhalb des gewählten Objekts.

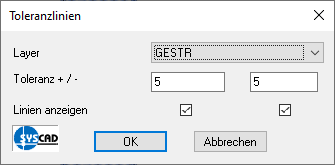

Dialog Toleranzlinien
