LogiKal Schnittstelle

Top  Previous  Next

Werkzeugkasten SYSCAD - Schnittgenerierung -> SYSFLY-LogiKal ->   Schnittstellen



Einstellungen und Vorgaben unter: SYSCAD-Variable / Liste / LogiKal

Multifunktionsleiste: SYSCAD-Schnittgenerierung -> Gruppe LogiKal ->






LogiKal Position LogiKal Position

Mit diesem Befehl fügen Sie eine Position aus LogiKal in Ihre Zeichnung ein. Wählen Sie die gewünschte Position aus einem Auftrag und platzieren die Ansicht.

Den Pfad zu Ihrer LogiKal-Installation stellen Sie in der SYSCAD-Variable / Liste / LogiKal ein.

Die Parameter zum Import der Linien und Blöcke finden Sie in den Dateien:



LOGIKAL_LAYER_ANSICHT.CFG

LOGIKAL_LAYER_SCHNITT.CFG







//#LF Logikal Farbe #SL SYSCAD Layer

// 1 = rot, 2 = gelb, 3 = grün, 4 = cyan, 5 = blau, 6 = magenta, 7 = weiß

//#LM EED Logikal Material

//#HA,1        nur für Schraffur (in Logikal anonyme Blöcke mit Linien)

//#HA,0 alles ausser Schraffur

//#LO,TEXT Logikal Text-Element

//#ST,BEMTXT        Stil für Text-Element"

Beispiel: Mit der Zeile "#LF,1    #SL,SYS_GA_CONT" wird die Layerfarbe 1 = rot im SYSCAD auf den Layer SYS_GA_CONT gesetzt.

Wenn Sie kein LogiKal Anwender sind, jedoch mit Zeichnungen die aus LogiKal stammen arbeiten gibt es die Möglichkeit,

mit dem Befehl Block Schraffur / Layer tauschen Block Schraffur / Layer tauschen die Blocklayer bzw. Schraffuren automatisch zu ändern.





LogiKal Update Position LogiKal Update Position



Mit diesem Befehl ändern Sie eine bereits in der Zeichnung vorhandene Position auf den im LogiKal aktuell gespeicherten Stand.

Wenn Sie bei der Auswahl der Position die Schnittlinien komplett mit ins Fenster nehmen, werden die Schnitte automatisch mit upgedatet.





LogiKal Position bearbeiten LogiKal Position bearbeiten



Mit diesem Befehl startet LogiKal für die Bearbeitung dieser Position.





LogiKal Schnitt LogiKal Schnitt



Mit diesem Befehl fügen Sie einen Schnitt aus LogiKal in Ihre Zeichnung ein. Definieren Sie dafür mit 2 Punkten den gewünschten Schnittverlauf.

Die Skalierungen beim Einfügen aus LOGIKAL, der Bemaßungsstil und der Bemaßungslayer sind analog zu den SYSCAD-Einstellungen.

Die Layer beim Einfügen von Schnitten oder Artikeln werden anhand der Datei LOGIKAL_LAYER.CFG (Vorlage - Verzeichnis) geändert





3D Position LogiKal



Bitte beachten Sie: Mindestanforderung ist eine 3D CAD Lizenz von LogiKal.



Der Befehl fügt eine im LogiKal erstellte Ansicht in als 3D Objekt in Ihre SYSCAD Zeichnung ein.





3D Export LogiKal



Bitte beachten Sie: Mindestanforderung ist eine 3D CAD Lizenz von LogiKal.



Der Befehl erstellt aus einer im LogiKal erstellten Ansicht eine DWG mit einem im SYSCAD gezeichneten 3D Objekt





LogiKal Werkauftrag Werkauftrag



Dieser Befehl Werkauftrag fügt einen Werkauftrag aus LogiKal in eine Zeichnung ein.





LogiKal Projektplan Projektplan



Dieser Befehl Projektplan fügt den Projektplan eines Auftrages aus LogiKal in eine Zeichnung ein.





LogiKal Stabliste Stabliste



Dieser Befehl Stabliste fügt die Stabliste einer Position aus LogiKal in eine Zeichnung ein.





LogiKal Ansicht drehen LogiKal Ansicht drehen



Mit diesem Befehl drehen Sie eine LogiKal Position von außenansicht auf Innenansicht.





LogiKal Logout LogiKal Logout



Mit diesem Befehl melden Sie die SYSCAD-LogiKal Schnittstelle ab. Im LogiKal steht dadurch die Position wieder zur Bearbeitung zur Verfügung. Die Anmeldung erfolgt durch die Schnittstellen-Befehle automatisch.





LogiKal Profile einfügen LogiKal Profile einfügen



Mit diesem Befehl fügen Sie ein Profil aus LogiKal in die Zeichnung ein.





Bemaßung aus Block extrahieren Bemassung aus Block extrahieren



Aus den LogiKal - Schnitten und - Ansichten kann damit die Bemaßung extrahiert Bemassung aus Block extrahieren  werden und somit mit den SYSCAD Befehlen für die Änderung des Bemaßungsstils gearbeitet werden. Der Schnitt oder die Ansicht bleibt ein veränderbares LogiKal - Objekt.





Bemaßung aus Block löschen Bemassung aus Block löschen



Aus den LogiKal - Schnitten und - Ansichten kann damit die Bemaßung gelöscht Bemassung aus Block löschen werden.

Der Schnitt oder die Ansicht bleibt ein veränderbares LogiKal - Objekt.





LogiKal-Raster LogiKal-Raster



Mit dieser Funktion können Sie Raster, die nur aus Linien bestehen, in die Positionsverwaltung / Elementerfassung von LogiKal übergeben.

Die Meldung mit den offenen Konturen bitte bestätigen. Das offene Linienende im LogiKAL - CAD löschen und auf WEITER klicken.

Diese Funktion steht im AutoCAD ab 2013 und BricsCAD zur Verfügung.





LogiKal-SYSCAD-Raster LogiKal-SYSCAD-Raster

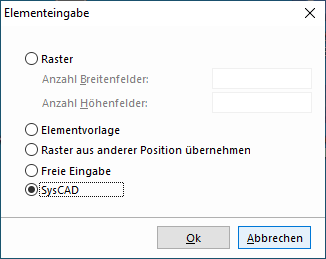

Mit dieser Funktion können Sie Raster, die aus Linien oder Bögen bestehen, in die Elementerfassung von LogiKal übergeben. Dort müssen Sie zur Übernahme das Feld "SysCAD" anwählen.





AutoCAD-Anwender - Es öffnet sich automatisch ihr AutoCAD und Sie können mit dem Befehl "LogiKal-SYSCAD-Raster" LogiKal-SYSCAD-Raster ihr Hilfsraster wählen.

BricsCAD-Anwender - Es muss ihr BricsCAD geöffnet sein bzw. manuell geöffnet werden und Sie können mit dem Befehl "LogiKal-SYSCAD-Raster" LogiKal-SYSCAD-Raster ihr Hilfsraster wählen.



Für SYSCAD-Ansichten steht der Befehl Hilfsraster aus Ansicht zur Verfügung.

Nach der Übergabe des Rasters übernimmt LogiKal wieder die Programmsteuerung.

Weitere Informationen zu dem Kalkulationsprogramm LogiKal finden Sie unter www.orgadata-ag.de
