Achsraster aus Ansicht

 Top  Previous  Next

Werkzeugkasten SYSCAD-Schnittgenerierung -> SYSFLY-Hilfsraster Achsraster aus Ansicht



Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Hilfsraster -> Achsraster aus Ansicht





Mit diesem Befehl können Sie eine Kopie Ihrer Ansicht als Strichzeichnung ausgeben lassen. Diese Strichzeichnung kann mit normalen AutoCAD/BricsCAD -Befehlen verändert und anschließend mit "Ansicht in Hilfsraster" Elevation from centre line grid wieder zurückverwandelt werden.

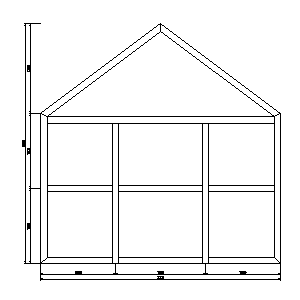

Beispiel: Die bereits gezeichnete Ansicht soll im schrägen Aufbau verändert werden:



Hilfsraster aus Ansicht

1. Ansicht in Strichzeichnung umwandeln Elevation from centre line grid



Hilfsraster aus Ansicht

2. Strecken des Aufbaus (AutoCAD/BricsCAD - Befehl "Strecken")



3. "Ansicht in Hilfsraster" Ansicht aus Hilfsraster aufrufen



Ein weiterer Vorteil dieser Befehlsfolge ist, daß Sie nun Ihre Ansicht in Sekunden in einer anderen Profilserie erstellen könnnen. Sie erhalten somit einen kalkulatorischen Vergleich zwischen verschiedenen Serien.
