Eigenschaften setzen

Diese Funktion steht in allen Unterwerkzeugkästen der Anschluss-Details zur Verfügung. Damit weisen Sie den Normteilen oder anderen SYSCAD-Objekten benutzerspezifische Eigenschaften zu. Diese Eigenschaften können mit der SYSCAD - TABELLE oder ARX-Beschriftung ausgewertet werden.

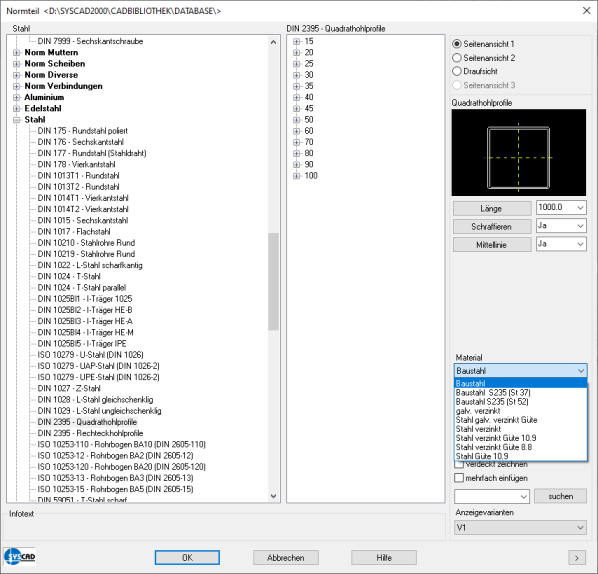

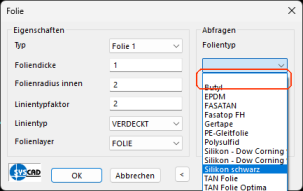

Ab der Version SYSCAD 2022 stehen die Eigenschaften direkt in den jeweiligen Objekt-Dialogboxen zur Verfügung. Die Eigenschaften müssen also nicht mehr extern gesetzt werden.

Die gewünschten Eigenschaften der Artikel können dabei vom Anwender selbst festgelegt werden. Drei verschiedene Wertelisten sind dabei einpflegbar.

Starten Sie den Befehl: "Eigenschaften setzen" und wählen ein Objekt z.B. eine Folie aus.

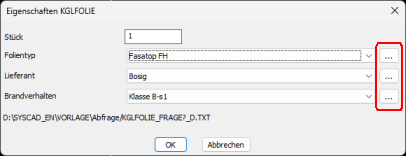

Es öffnet sich folgender Dialog:

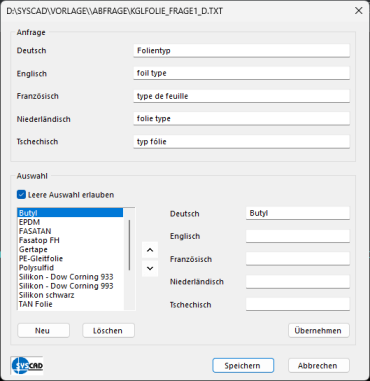

Mit einem Klick auf "..." gelangen Sie zur jeweiligen Abfrage-Datei.

Sie können bis zu 3 eigene Anfragen definieren.

Hier wird erklärt wie die eigenen Anfragen definiert werden können: Abfragen SYSCAD-Objekte definieren

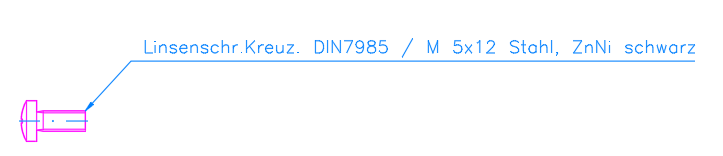

Die Beschriftung kann die zugewiesenen Eigenschaften als Parameter %%w1 / %%w2 / %%w3 ausgeben.
