Beispiel Schnitte eintragen

In diesem Beispiel werden Sie in die Zeichnung des letzten Beispiels mit Hilfe von SYSCAD Schnitte eintragen.

1. Schritt: Schnitte eintragen.

Rufen Sie dazu bitte eine Beispielszeichnung auf und wählen aus dem Werkzeugkasten oder Ribbon SCHNITTGENERIERUNG den Befehl "WAHRE GLASLÄNGE  .

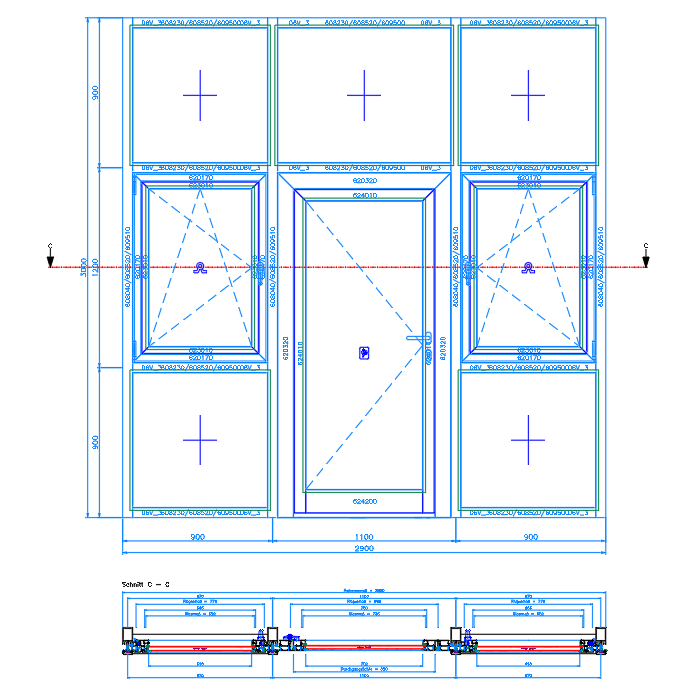

Schnittverlauf von Punkt Schnitt A - A

nach Punkt wie im Bild oben eintragen

Schnittfaktor < 1.00> :

Schnitt positionieren :wie im Bild oben eintragen - am besten per Spurverfolgung bündig mit der Ansicht.

Der erste Schnitt wurde erzeugt. Den zweiten Schnitt erzeugen Sie analog zum ersten. Senkrechte und waagrechte Schnitte sind möglich. Bei Schnitten durch schräge Profile erscheint der Schnitt ohne Vermaßung und mit Abriss.
