SYSCAD 2000.12SR1 (April 2007) |
Neue Funktionen: •Neue Funktion zum Ausblenden von Objekten unabhängig vom Layer. Auswahlsatz unsichtbar Auswahlsatz alle sichtbar Auswahlsatz einzeln sichtbar im Werkzeugkasten SYSFLY-Detailausschnitt.

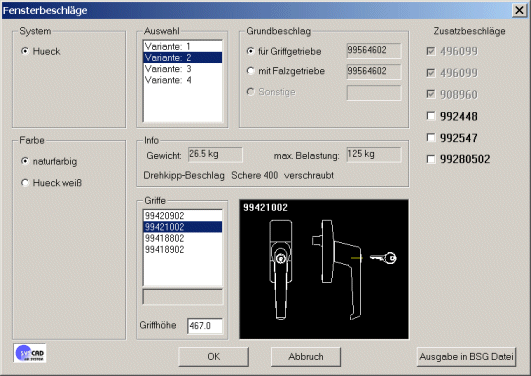

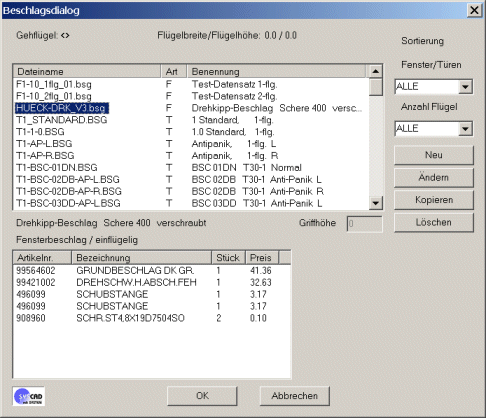

•Aktuellen System-Beschlags-Datensatz als eigene Beschlagsdatei (BSG-Datei) zum Bearbeiten mit dem Programm "USER-Beschlag" speichern. Im Programm "USER-Beschlag" bearbeiten Sie anschließend diesen Basis-Typ oder speichern ihn als geänderte Variante.

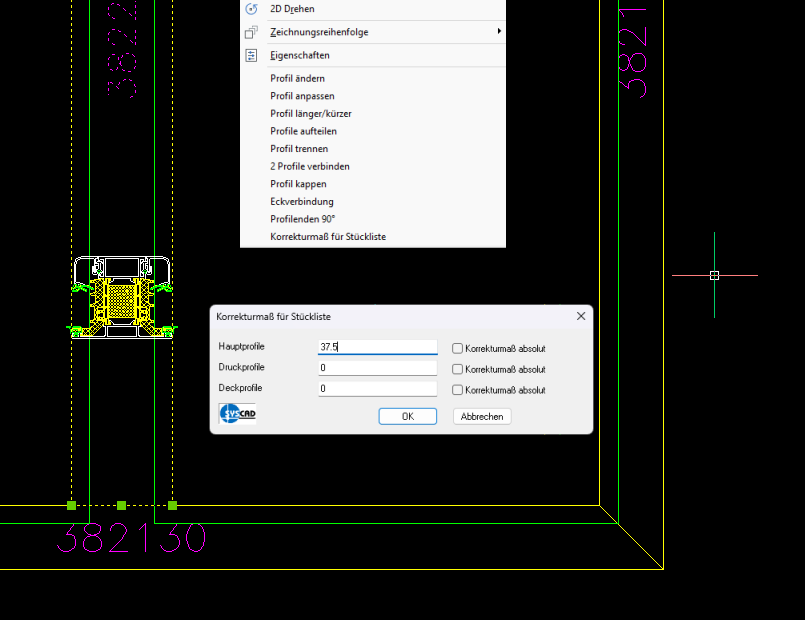

•Die Hauptprofile der Ansicht (Rahmen, Sprossen, Pfosten und Riegel) können nun in der Stückliste mit einem Korrekturmaß ermittelt werden. Zusätzlich zum ermittelten Zuschnitt wird die Zugabe gerechnet. Die Standard - Verbindung wird dabei gerechnet. Siehe Beispiel. Die Statik-Sprosse wird zu dem Standardzuschnitt (22mm Steg) um 37,5mm länger gerechnet . Die Ansicht zeigt dies noch nicht. Vorgehensweise: Das gewünschte Profil anklicken. Dann die rechte Maustaste drücken. Im Kontextmenü die Auswahl "Korrekturmaß für Stückliste" anklicken.
•Im Paneelgenerator ist anstatt der harten oder weichen Dämmung nun auch eine definierbare Schraffur möglich. Paneele können jetzt auch nach außen gekröpft werden. Die neuen Felder "Versatz innen" / "Versatz außen" verlängern die Bleche beidseitig jeweils innen oder außen. •Neues Feld "Blocksymbol in Ansicht" im Paneelgenerator für die Definition eines Symbols in der Ansicht. •Wenn die SYSCAD-Variable / Anschluss-Details / Paneel / Block erzeugen = 0 ist, wird das Paneel als Gruppe anstatt als Block erzeugt ( In der Schnittgenerierung und beim Programm Verglas). Dadurch ist das Paneel im Schnitt streckbar. •Neue Felder im Glasgenerator "Ansichtssymbol", "Gwert" und "Uwert" •Wenn die SYSCAD-Variable / Anschluss-Details / Glas / Block erzeugen = 0 ist, wird das Glas als Gruppe anstatt als Block erzeugt. Dadurch ist das Glas im Schnitt streckbar. •Neue Möglichkeiten in der Dialogbox Turbo-Ansicht: - Gleiche Glasbreiten - Gleiche Glashöhen - Ansichtsbreiten vermaßen •Die Schriftkopf - Vorlage SYSCAD-KOPF enthält neue Feldern für die Objektfarben. •Im Befehl AUFTRAGSINFO / SCHRIFTFELD AUSFÜLLEN wird bei nicht dem jeweiligen Arbeitsbereich (Modell oder Layout YX) zugeordneten Positionen nach der zu verwendeten Position gefragt. Dadurch können auf einem Layout oder im Modell nun auch unterschiedliche Schriftköpfe ausgefüllt werden. •Im Befehl RASTER sind jetzt 999 Höhen und 999 Breiten möglich.
Neu in der CAD-Bibliothek: •Neue Varianten DIN 417 / 438 / 551 / 553 / 835 Gewindestifte •Neue Abschnitt Ejot Baubefestigungen •Abschnitt Hilti komplett überarbeitet •Metr. Verbindungen neue Variante aufgenommen und Seitenansicht 2 hinzugefügt.
Fehlerbereinigungen / Anpassungen: •Beim Doppelklick auf Füllungen konnte nicht immer die vorher gewählte Variante (z.B. Griff- oder Kammergetriebe ) vorbelegt werden. Die Griffhöhe wurde immer mittig angenommen. •Beim Doppelklick auf Füllung Gläser wurde die Variante "OHNE_GLAS" nicht richtig vorbelegt. •Beim Doppelklick auf Bleche wurde das Blechmaterial nicht richtig angezeigt. •Beim Befehl RASTEREDIT kam es zu Fehlern, wenn in der Ansicht ein Hilfsprofil "999999" vorhanden war. •Beim Befehl FÜLLUNG in Fassaden kam es evtl. zu Fehlern, wenn in der Ansicht ein Hilfsprofil "999999" vorhanden war. •Profile die mit einem "Z" in der Artikelnummer beginnen, wurden nicht in der Stückliste ausgegeben. •Bei den Befehlen MAUER, BETON, PUTZ und FENSTERBANK konnte die freie Kontur nicht mit Ortho und der Eingabe eines Maßes definiert werden. •Bei Höhenkoten, die mit der Version 2000.11 erstellt wurden, wurde beim Strecken dass Maß doppelt geschrieben. •Beim Schalten des ORTHO-Modus, wurde auch der Polare Fang ausgeschaltet und nicht mehr eingeschaltet. •Anpassung an AutoCAD 2008 - Die Variable DIMSCALE ist nun abhängig von der Variablen DIMANNO •Eigene Beschlagsgarnituren (BSG-Datei) wurden für 2 flügelige Türen / Fenster nicht komplett ausgewertet. |
