Vermaßung komplett

Top  Previous  Next

Werkzeugkasten SYSCAD-Schnittgenerierung Optionen

Einstellungen und Vorgaben unter: SYSCAD-Variable / Bemaßung / Bemaßung / Ansicht

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Optionen -> Optionen






Mit diesem Befehl können Sie Ihre Ansicht komplett vermaßen. Glasmaße, Flügelaußenmaße,

Ansichtbreiten der Rahmen und Sprossen und die Gesamtbreite werden angezeigt. Die Funktionsweise ist ansonsten analog zur Achsvermaßung.

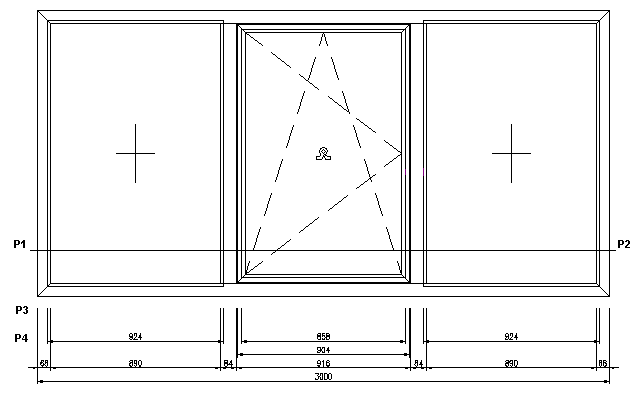

Vermaßung komplett



Befehl:

Vermaßung Ansichtsbreite von Punkt:(P1)

nach Punkt: (P2)

Horizontalvermaßung

Anfangspunkt der Maßhilfslinie :(P3)

Standort der Maßlinie :(P4)

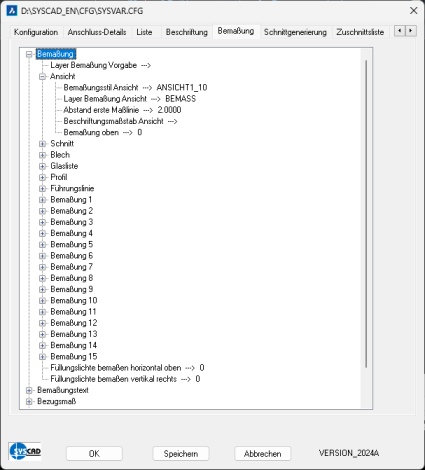

Den Bemaßungsstil für die Ansicht können Sie in der SYSCAD-Variable / Bemaßung / Bemaßung / Ansicht einstellen:



Wenn Sie generell Ihre Ansichten 1:1 zeichnen und im Layoutbereich 1:10 darstellen, weisen Sie doch der Variable BEMAßUNGSTIL ANSICHT den in der Vorlagenzeichnung SYSCAD.DWT definierten Stil ANSICHT1_10 zu. Alle Vermaßungen werden dann auf dem voreingestellten Layer und in dem Stil ANSICHT1_10 gezeichnet.
