Ansichtsbreitenvermaßung

Werkzeugkasten SYSCAD-Schnittgenerierung	Einstellungen und Vorgaben unter: SYSCAD-Variable / Bemaßung / Bemaßung / Ansicht
Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Optionen ->

Mit diesem Befehl können Sie die Ansichtsbreiten Ihrer SYSCAD - Konstruktionen vermaßen lassen. Die Funktionsweise ist analog zur Achsvermaßung.

Ansichtsbreitenvermaßung

Befehl:

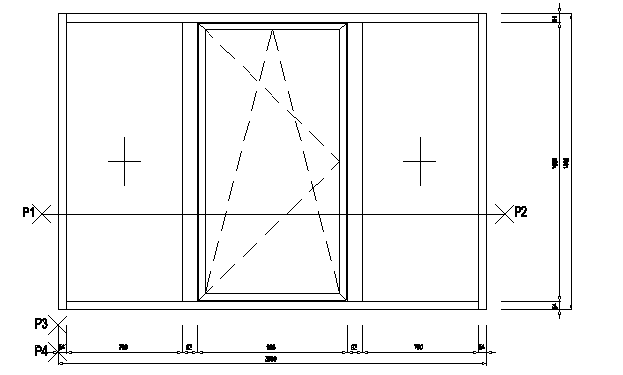

Vermaßung Ansichtsbreite von Punkt:(P1)

nach Punkt: (P2)

Horizontalvermaßung

Anfangspunkt der Maßhilfslinie :(P3)

Standort der Maßlinie :(P4)

Den Bemaßungsstil für die Ansicht können Sie in der SYSCAD-Variable / Bemaßung / Bemaßung / Ansicht einstellen:

Wenn Sie generell Ihre Ansichten 1:1 zeichnen und im Layoutbereich 1:10 darstellen, weisen Sie doch der Variable BEMAßUNGSTIL ANSICHT den in der Vorlagenzeichnung SYSCAD.DWT definierten Stil ANSICHT1_10 zu. Alle Ansichtsbreitenvermaßungen werden dann auf dem voreingestellten Layer und in dem Stil ANSICHT1_10 gezeichnet.
