Höhenkoten (Block)

Top  Previous  Next





Werkzeugkasten: SYSCAD-Programme -> SYSFLY-Höhenkote: -> Höhenkote (Block) oder Höhenkote 2 (Block) (Block)

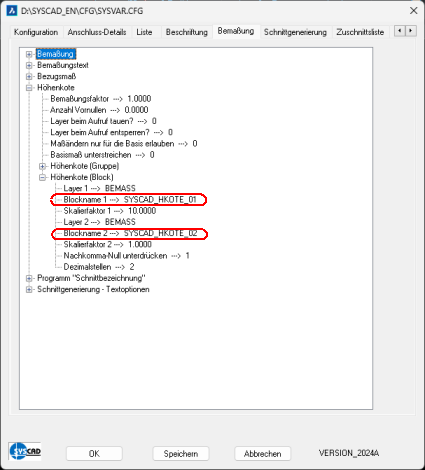

Einstellungen und Vorgaben unter: SYSCAD-Variable / Bemaßung / Höhenkote / Höhenkote (Block)

Multifunktionsleiste: Programme  -> Gruppe Diverse -> Höhenkote (Block) oder Höhenkote 2 (Block) (Block)



oder Tools  -> Gruppe Bemaßung -> Höhenkote (Block) oder Höhenkote 2 (Block) (Block)


Das folgende Beispiel zeigt Ihnen die Anwendung der HÖHENKOTEN (Block). Höhenkote (Block)  + Höhenkote 2 (Block) + Edit Höhenkote (Block)

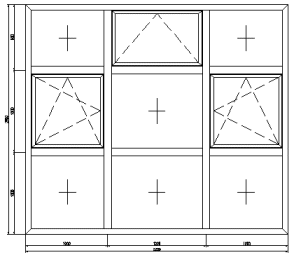

1. Schritt: Sie zeichnen Ihre Ansicht oder den Schnitt:

Höhenkoten











Beispiel Höhenkote (Block)





2. Schritt. Sie rufen das Programm HÖHENKOTE (Block) auf. (Werkzeugkasten SYSCAD-Programme -> Höhenkote (Block) + Höhenkote 2 (Block) )

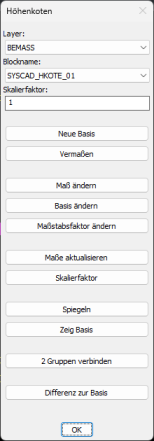

Es öffnet sich der Dialog Höhenkoten:

In der Befehlszeile sehen Sie folgendes:

kgl_hk_bl1 bzw. kgl_hk_bl2

DIMZIN <T> DIMDEC <2.0>

3. Schritt. Wir wählen um die gewünschte Basis der Höhenkote zu definieren.

In der Befehlszeile sehen Sie folgendes:

Erzeuge Höhenkotenbasis

Basisfaktor definieren

Block oder Ansicht wählen, Return für Eingabe

Um den Basisfaktor zu definieren können Sie entweder einen Block oder eine Ansicht auswählen um deren Faktor zu übernehmen.

Mit <Return> erscheint ein Dialog zur eingabe des Basisfaktors:

Wenn Sie Ihren gewünschten Faktor eingestellt haben erscheint folgendes in der Befehlszeile:

Blockname <SYSCAD_HKOTE_01>

Berechnungsfaktor <1.0>

Skalierfaktor <1.0>

Zu bemaßenden Punkt wählen

Sie wählen in der Zeichnung Ihren gewünschten Basispunkt aus.

Anschließend lesen Sie in der Befehlszeile:

Endpunkt der Führungslinie

Vom Basispunkt aus sehen Sie eine virtuelle Linie - Ziehen Sie die Maus in die gewünschte Richtung.

Der Endpunkt kann durch Mausklick bestätigt werden oder Sie geben über die Tastatur einen Wert ein.

Als nächstes erscheint folgender Dialog:

  Sie geben Ihr Maß für die Basis vor.

Ihre Basis wurde Platziert.

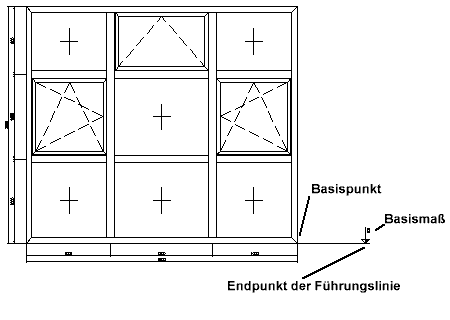

Folgendes Bild sollten Sie sehen:

Höhenkoten

In der Befehlszeile lesen Sie:

Einfügepunkt Höhenkote <SYSCAD_HKOTE_01>:

Zu bemaßenden Punkt wählen

Sie wählen aus der Zeichnung den 1. zu bemaßenden Punkt

Wenn Sie Ihren gewünschten Punkt mit der linken Maustaste gewählt haben erscheint folgendes in der Befehlszeile:

Endpunkt der Führungslinie  oder <RETURN> für autom. Ausrichten an der Basis

Sie können also erneut eine eigene Führungslinie erstellen, oder mit <Return> bzw. Rechtsklick ihre Führungslinie an der

für die Basis definierten Linie ausrichten lassen.

Sie platzieren alle weiteren gewünschten Höhenkoten in der Zeichnung.

Mit einem Rechtsklick beenden Sie den laufenden Befehl.





Mit einem Doppelklick auf ein Höhenkotensymbol öffnen Sie folgenden Dialog erneut:



Mit der Option setzen wir nun die weiteren Höhenkotenvermaßungen:

In der Befehlszeile sehen Sie folgendes:

Einfügepunkt Höhenkote <SYSCAD_HKOTE_01>

Zu bemaßenden Punkt wählen: gewünschten Punkt mit Objektfang wählen



Mit der Option können Sie bestehende Höhenkotenvermaßungen neu definieren. Dazu das gewünschte Maß anklicken und den Vorgabewert überschreiben. Alle anderen Maße, die dieser Höhenkotengruppe zugeordnet sind, werden geändert.



Der Befehl öffnet folgenden Dialog:

Hier können Sie eine Faktor eingeben. (Beispielsweise um in Metern zu arbeiten)



Mit werden die Maße neu gerechnet.



Die Option lässt in der Befehlszeile folgendes erscheinen:

Objekte wählen: Wählen Sie alle Höhenkoten aus für die die Skalierung geändert werden soll.

Anschließend öffnet sich folgender Dialog:

Hier können Sie die Höhenkotenblöcke in ihrer Größe skalieren.



Der Befehl spiegelt die Höhenkoten um den Basispunkt in X-Richtung



Mit wird die Basis mit einem roten Pfeil und die weiteren Höhenkoten mit einem grünen Pfeil gekennzeichnet.



Mit der Option können zwei Höhenkoten-Gruppen (Auch mit dem Befehl Höhenkote (Block) erzeugt)  zu einer vereinigt werden. Wählen Sie hier zuerst die zu erhaltende Höhenkoten-Gruppe. Die Höhenkoten aus der 2. Gruppe werden angepasst.



Der Befehl ermöglicht die Eingabe eines Differenzwertes. Es öffnet sich folgender Dialog:

Damit ist es möglich ein zweites Maß (Differenz zur Basis) anzugeben.



Tipp (Höhenkote Block)

Die Darstellung der Höhenkote ändern Sie, indem Sie den dazugehörigen Block ändern. Einstellbar in SYSCAD-Variable / Bemaßung / Höhenkote / Höhenkote (Block). Der Block SYSCAD_HKKOTE_01 liegt im SYSCAD Verzeichnis unter VORLAGEN. Ändern Sie den Block und speichern ihn unter einem anderen Namen ab. Der Name muss mit "SYSCAD_HKOTE_" beginnen. Tragen Sie diesen Namen in der SYSCAD-Variable / Bemaßung / Höhenkote / Höhenkote (Block) ein. Ab jetzt wird beim Vermaßen mit Höhenkoten Ihr Block verwendet.











Eigenen Höhenkoten-Block verwenden
