Abfragen SYSCAD-Objekte definieren

 Top  Previous  Next

Multifunktionsleiste: SYSCAD-20XX -> Gruppe Konfig -> FLYOUT-Konfig -> Abfragen SYSCAD Objekte definieren



Alternativ: Multifunktionsleiste:: SYSCAD-Anschluss -> Normteilbibliothek -> Eigenschaften setzen





Befehl: "Abfragen SYSCAD-Objekte definieren" Abfragen SYSCAD Objekte definieren Lässt Sie für SYSCAD-Objekte bis zu 3 eigene Abfragen definieren.

(Möglich für: Folie, Dämmung, Blech, Klotz, Normteile und eigene Normteile)



Starten Sie mit dem Befehl Abfragen SYSCAD Objekte definieren und klicken Sie in ihrer Zeichnung auf  ein SYSCAD Objekt z.B. eine Dämmung.

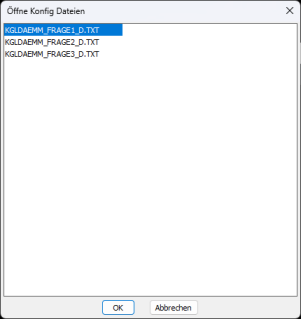

Es öffnet sich dieser Dialog:

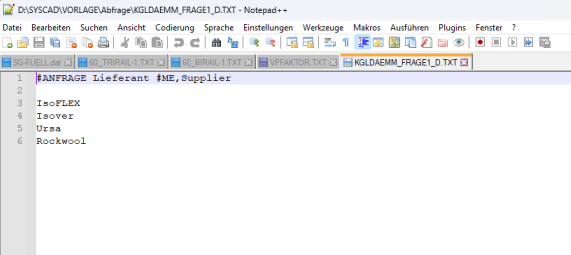

Wählen Sie eine mögliche Abfrage (1-3) und definieren Sie diese nach der hier zu sehenden Logik.

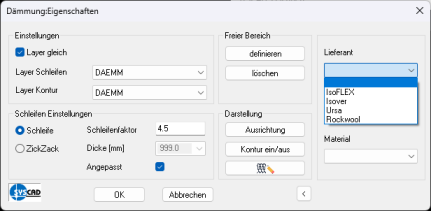

Hier sehen wir dann die Dialog-Box Dämmung mit unserer eigenen Abfrage Lieferant:





Befehl: "Eigenschaften setzen" Eigenschaften setzen Lässt Sie für SYSCAD-Objekte bis zu 3 eigene Abfragen definieren.

(Möglich für: Folie, Dämmung, Blech, Klotz, Normteile und eigene Normteile)

Starten Sie mit dem Befehl Eigenschaften setzen und klicken Sie in ihrer Zeichnung auf  ein SYSCAD Objekt z.B. eine Folie.

Es öffnet sich dieser Dialog:





Mit einem Klick auf "..." gelangen Sie zur jeweiligen Abfrage-Datei.



Sie können bis zu 3 eigene Anfragen definieren.

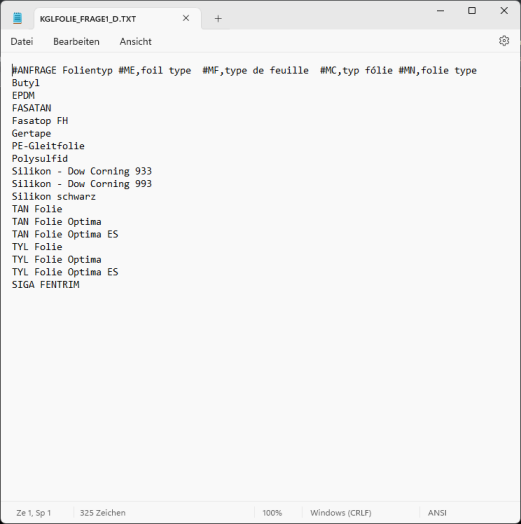

Hier ein Beispiel für eine Abfrage:



Dialog Folie mit 3 eigenen Abfragen:
