Zuschnittsliste Position

Werkzeugkasten SYSCAD-Schnittgenerierung / SYSFLY LISTE

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Zuschnittsliste ->

Befehl: "Zuschnittsliste Position in Zeichnung"

Erstellt eine Zuschnittsliste aus der Ansicht Ihrer SYSCAD ® - Zeichnung.

Nach dem Programmaufruf müssen Sie ein Fenster um die gewünschte Position ziehen. Bei der Anfrage "Einfügepunkt der Stückliste" wird deren Größe vereinfacht als Rechteck dargestellt und kann beliebig in der Zeichnung positioniert werden. Sie können anschließend zusätzlich den ermittelten Elementpreis in die Zeichnung einfügen, indem Sie auf einen Punkt in der Zeichnung zeigen.

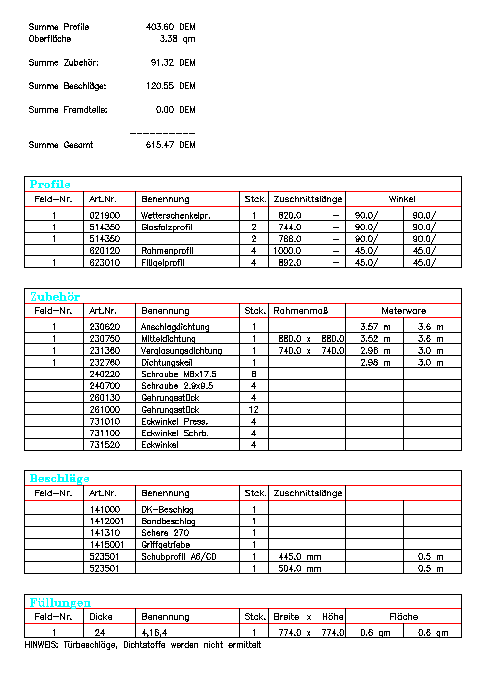

Beispiel:

Werkzeugkasten SYSCAD-Schnittgenerierung / SYSFLY LISTE

Multifunktionsleiste: SYSCAD-Schnittgen -> Gruppe Zuschnittsliste ->

Befehl: "Zuschnittsliste Position"

Erstellt eine Zuschnittsliste aus der Ansicht Ihrer SYSCAD ® - Zeichnung in Excel. Nach dem Programmaufruf müssen Sie ein Fenster um die gewünschte Position ziehen.

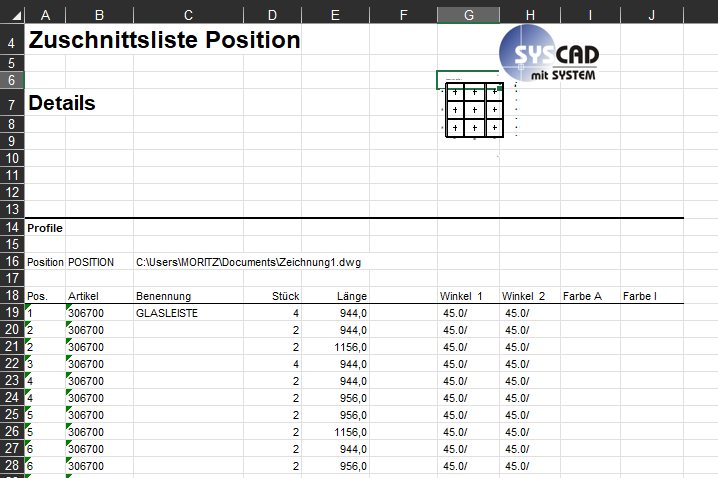

Beispiel:

WICHTIG FÜR DIE AUSGABE IN EXCEL:

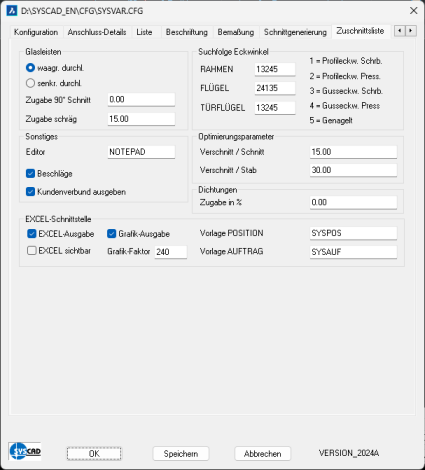

Ab der Version 14.07 bzw. 2000.4 können die Ergebnisse der Zuschnittsliste POSITION auch im Microsoft Excel ausgegeben werden. Aktivieren Sie zu diesem Zweck das Kontrollkästchen "Excel Ausgabe" in der Dialogbox ZUSCHNITTSLISTE unter SYSCAD-Variable.
