Wichtige Layer

Top  Previous  Next



2005 wurde die Layer Struktur der SYSCAD Profilblöcke vereinheitlicht und internationalisiert. Diese Layer finden Sie alle bereits in unserer Vorlage SYSCAD.DWT im SYSCAD - Verzeichnis.

Die Layer in der Vorlagenzeichnung sind in drei Bereiche aufzuteilen:



Layer der Systemblöcke (Profile, Dichtungen usw.) Die Profilblöcke der Systemlieferanten haben eine einheitliche Layerstruktur. Dies erleichtert den Wechsel zwischen verschiedenen Systemen. Wenn Sie die Darstellung der Systemblöcke verändern möchten, sollten Sie die Layer der Gruppe 1 in Ihrer Vorlagenzeichnung anpassen

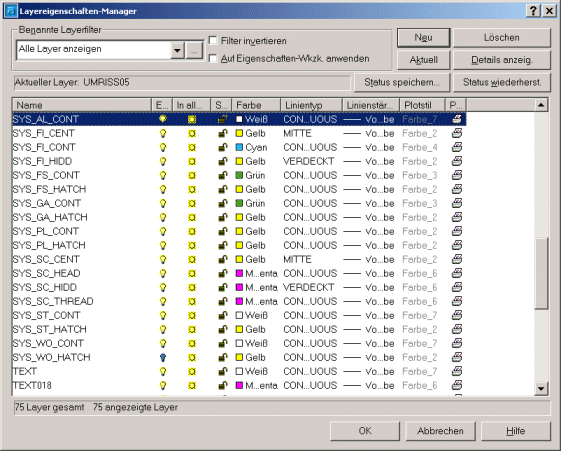

Layer für die Zeichnungselemente (Dämmung, Folie, Blech usw.) Die Layernamen können Sie in der SYSCAD VARIABLE ganz nach Ihrem Geschmack einstellen. Diese Layer müssen dann natürlich in Ihrer Prototyp-Zeichnung ebenfalls definiert und angepasst werden. In unserer Beispiel - Vorlage sind die Layer der Gruppe 2 wie abgebildet definiert.

Layer für die Elemente der Schnittgenerierung (Rahmen und Sprossen in den Ansichten usw.) Diese Layernamen können nicht verändert werden. Wenn die Layer in Ihrer Vorlage nicht vorhanden sind, fügt SYSCAD den notwendigen Layer automatisch mit der Farbe Weiß ein. Die Layer der Gruppe 3 sollten Sie nicht für eigene Zeichnungselemente benutzen. Sie können aber die Eigenschaften (Farbe, Druckbarkeit usw.) dieser Layer ebenfalls nach Ihrem Geschmack anpassen.

Gruppe1 Layer

Bedeutung

Farbe

Linientyp

SYS_AL_CONT

Aluminium Kontur

weiß

CONTINUOUS

SYS_CN_CONT

Edelstahl Kontur

rot

CONTINUOUS

SYS_EL_CONT

zusätzliche sichtbare Kante in den Profilen der Ansicht.

gelb

CONTINUOUS

SYS_EL_HIDD

zusätzliche unsichtbare Kante in den Profilen der Ansicht.

gelb

VERDECKT

SYS_FI_CENT

Beschlag Mittellinie

gelb

MITTE

SYS_FI_CONT

Beschlag Kontur

cyan

CONTINUOUS

SYS_FI_HIDD

Beschlag verdeckt

gelb

VERDECKT

SYS_FS_CONT

Brandschutz Kontur

grün

CONTINUOUS

SYS_FS_HATCH

Brandschutz Schraffur

gelb

CONTINUOUS

SYS_GA_CONT

Dichtung Kontur

grün

CONTINUOUS

SYS_GA_HATCH

Dichtung Schraffur

gelb

CONTINUOUS

SYS_IF_CONT

Dämmschaum Kontur

gelb

CONTINUOUS

SYS_IF_HATCH

Dämmschaum Schraffur

gelb

CONTINUOUS

SYS_IN_CONT

Dämmsteg Kontur

gelb

CONTINUOUS

SYS_IN_HATCH

Dämmsteg Schraffur

gelb

CONTINUOUS

SYS_PL_CONT

Kunststoff Kontur

gelb

CONTINUOUS

SYS_PL_HATCH

Kunststoff Schraffur

gelb

CONTINUOUS

SYS_SC_CENT

Schrauben Mittelline

gelb

MITTE

SYS_SC_HEAD

Schrauben Kopf

magenta

CONTINUOUS

SYS_SC_HIDD

Schrauben verdeckt

magenta

VERDECKT

SYS_SC_THREAD

Schrauben Gewinde

magenta

CONTINUOUS

SYS_ST_CONT

Stahl Kontur

weiß

CONTINUOUS

SYS_ST_HATCH

Stahl Schraffur

gelb

CONTINUOUS

SYS_WO_CONT

Holz Kontur

weiß

CONTINUOUS

SYS_WO_HATCH

Holz Schraffur

gelb

CONTINUOUS





Gruppe 2 Layer

Bedeutung

Farbe

Linientyp

BEMASS

Bemassungslinien

Gelb

CONTINUOUS

FOLIE

Folienkonturen

Cyan

CONTINUOUS

BLECH

Blechkonturen

Weiss

CONTINUOUS

GESTR

Gestrichelte Linie

Gelb

VERDECKT

H_LINIE

Hilfslinien

Grün

CONTINUOUS

SCHRAFF

Schraffurlayer

Gelb

CONTINUOUS

STRPKT

Strichpunktierte Linie

Gelb

STRICHPUNKT

TEXT 0.18

Text mit best. Strichstärken

Magenta

CONTINUOUS

TEXT 0.25

Text mit best. Strichstärken

Gelb

CONTINUOUS

TEXT 0.35

Text mit best. Strichstärken

Cyan

CONTINUOUS

TEXT 0.5

Text mit best. Strichstärken

Weiss

CONTINUOUS

TEXT 0.7

Text mit best. Strichstärken

Rot

CONTINUOUS

TEXT 1.0

Text mit best. Strichstärken

Blau

CONTINUOUS

UMRISS 0.18

Feinste Linie

Magenta

CONTINUOUS

UMRISS 0.25

Feine Ansichtskanten

Gelb

CONTINUOUS

UMRISS 0.35

Mittlere Schnittkanten

Cyan

CONTINUOUS

UMRISS 0.5

Haupt Schnittkanten

Weiss

CONTINUOUS

UMRISS 0.7

Dickere Schnittkanten

Rot

CONTINUOUS

UMRISS 1.0

Dickste Schnittkanten

Blau

CONTINUOUS

VERDECKT

Verdeckte Kanten

Gelb

VERDECKT

VERDECKT_BLOCK

Verdeckte Kanten in Blöcken

Gelb

VERDECKT





Gruppe 3 Layer

Bedeutung

Farbe

Linientyp

BEZ_MASS

Bezugslinie für Programm Bezugsmass

Rot

CONTINUOUS

HILFSL

Ansichtskanten fein nicht geschnitten

Gelb

CONTINUOUS

HILFSL_STRPKT

Abrisslinien in den Schnitten

Gelb

CONTINUOUS

FUELLUNG

Glaskontur in den Schnitten

Rot

CONTINUOUS

BSYMBOL

Beschlagsdef. in der Ansicht

Cyan

CONTINUOUS

FESTV_SYMBOL

Layer für das Symbol der Festverglasung

Cyan

CONTINUOUS

TEXT

Schnittbezeichnung

Weiss

CONTINUOUS

WHC_EEL_INFO

Information Füllung für die Zuschnittliste

Gelb

CONTINUOUS

WHC_EINSATZ

Einsatzelemente in der Schnittgenerierung

Cyan

CONTINUOUS

WHC_FSPROSSE

Flügelsprossen in der Schnittgenerierung

Cyan

CONTINUOUS

WHC_GLAS

Glaskontur in der Schnittgenerierung

Grün

CONTINUOUS

WHC_MA

Maueranschluss-Info. In der Ansicht

Grau 9

CONTINUOUS

WHC_RAHMEN

Rahmen in der Schnittgenerierung

Gelb

CONTINUOUS

WHC_SCHNITTL

Schnittlinien in der Schnittgenerierung

Rot

MITTE

WHC_SPROSSE

Sprossen in der Schnittgenerierung

Gelb

CONTINUOUS



In Ihrem SYSCAD Verzeichnis finden Sie ab der Version 2000.09SR1 die geänderte Vorlage SYSCAD.DWT für die gewohnte Farbgebung aus den bisherigen Vorlagen. Bitte kopieren Sie die Vorlage in Form der SYSCAD.DWG in Ihre eigene Vorlage oder benennen die SYSCAD.DWT um (in Firmenname.DWT o.ä.) und passen Ihre Vorlagenzeichnung nach Ihren Wünschen an, indem Sie mit ÖFFNEN die Vorlage öffnen und mit der Layersteuerung die Eigenschaften verändern.
