SYSCAD-EINFÜGE

Werkzeugkasten SYSCAD-Programme ->	Einstellungen und Vorgaben unter: SYSCAD-Variable / DWG-Suchpfade
Multifunktionsleiste: SYSCAD 20XX -> SYSCAD ->

Mit diesem Befehl können Sie Zeichnungen aus vordefinierten Verzeichnissen in Ihre momentane Zeichnung einfügen. Bei diesem Befehl werden die vorhandenen internen Blöcke den externen vorgezogen. D.h. wurde der einzufügende Block bereits vorher in Ihre Zeichung eingefügt, wird lediglich eine neue Kopie eingefügt. Als Alternative dazu steht der Befehl "SYSCAD Einfüge externer Block"

im Werkzeugkasten SYSCAD-Zeichnen / SYSFLY Blockedit zur Verfügung. Beachten Sie dazu bitte auch die Möglichkeit, Blöcke automatisch umzubenennen

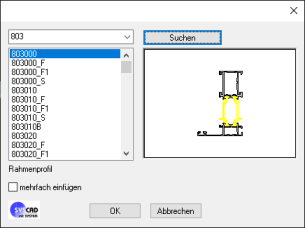

In dieser Dialogbox erscheinen alle passenden Profile.

Sie wählen sich das gewünschten Profil aus. Mehrere Profile wählen Sie mit der STRG-Taste. Analog können Sie natürlich auch eigene Blöcke und Zeichnungen verwalten und einfügen.

Die Verzeichnisdefinition erfolgt über die Dialogbox SYSCAD-Variable / DWG-Suchpfade. Unterverzeichnisse des angegebenen Pfades werden automatisch durchsucht. Sie müssen also nur das Basisverzeichnis angeben.

Platzhalter für ein Zeichen: ?

Platzhalter für beliebige Anzahl von Zeichen: *

Beispiel: SYSCAD-EINFÜGE sucht nach der Eingabe von ??3* alle DWG-Dateien in den angegebenen Verzeichnissen, die an der 3. Stelle des Namens die Zahl 3 stehen haben .

Werkzeugkasten: SYSFLY- Blockedit ->	Einstellungen und Vorgaben unter: SYSCAD-Variable / DWG-Suchpfade
Multifunktionsleiste: SYSCAD-Tools / Blockedit ->

Mit diesem Befehl können Sie einen Block aus vordefinierten Verzeichnissen in Ihre momentane Zeichnung einfügen. Sollte der Block bereits in dieser Zeichnung definiert worden sein, werden Sie gefragt, ob der interne Block überschrieben bzw. neu definiert werden soll.

SYSCAD-Einfüge
