SYSCAD 2000.11SR1 (Mai 2006)

•AutoCAD 2007 wird unterstützt. Mehr Informationen zu AutoCAD 2007 und den daraus entstehenden Vorteilen finden Sie hier.

•Bei Systemen mit Beschlagsauswahl (6 Sterne) können in der Ansicht nun auch die Fenster-/ Türbänder und Griffe angezeigt werden.

Einstellbar unter SYSCAD-Variable / Liste / Beschlag.

•Der neue Befehl KGL_URSPRUNG zerlegt alle intelligenten SYSCAD - Bleche, - Folien und -Dämmungen. Dadurch können Sie Ihre SYSCAD-Zeichnungen als Kopie abspeichern und für die externe Weitergabe vorbereiten. Die Original-Zeichnung mit den intelligenten SYSCAD-Elementen bleibt Ihnen erhalten. Extern liegt die Zeichnung im DWG- oder DXF-Format mit normalen AutoCAD-Elementen vor. ( Werkzeugkasten SYSCAD-Anschluss-Details / SYSFLY-Blech / - Folie oder - Dämmung )

•Ansicht von innen als Kopie der SYSCAD-Ansicht mit symbolischer Profildarstellung. ( Werkzeugkasten SYSCAD-Liste / SYSFLY-Liste )

Rahmen und Sprossenprofile werden auf den Layer WHC_RAHMEN_INNEN gelegt. Flügelprofile und Flügelsprossen auf den Layer WHC_EINSATZ_INNEN. Öffnungsymbollinien werden von gestrichelt auf continous und umgekehrt geändert. Die Ansichtsbreiten der Profile entsprechen der außenansicht.

•Neuerungen in unserer CADBibliothek:

- Stahl / 2605-12 - Rohrbogen BA2

- Stahl / 2605-13 - Rohrbogen BA3

- Stahl / 2605-15 - Rohrbogen BA5

- Stahl / 2605-110 - Rohrbogen BA10

- Stahl / 2605-120 - Rohrbogen BA20

Komplett neue Abschnitte

- Norm Verbindungen / DAST Verbindung HEA

- Norm Verbindungen / DAST Verbindung HEAA

- Norm Verbindungen / DAST Verbindung HEB

- Norm Verbindungen / DAST Verbindung HEM

- Norm Verbindungen / DAST Verbindung IPE

- Norm Verbindungen / DAST Verbindung IPEa

- Norm Verbindungen / DAST Verbindung IPEo

- Norm Verbindungen / DAST Verbindung IPEv

- soyer GmbH / Gewindebolzen ....

- Freie Engabe der Geometrie bei den Aluminium- und Stahl-Halbzeugen

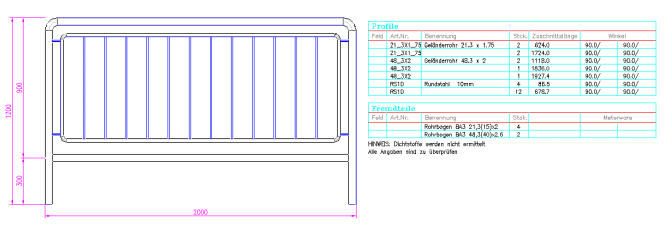

•Im Profilsystem STAHL werden die neuen Rohrbögen aus der Normteilebibliothek auch in der Zuschnittsliste ausgegeben. Diese Rohrbögen sind mit variablem Winkel (per Doppelklick veränderbar) verfügbar. Dadurch ergeben sich beim Zeichnen von Geländern neue Möglichkeiten der Arbeitsvorbereitung.

•Neue SYSCAD-Variable für den Linientypfaktor der Öffnungssymbole. Einstellbar unter SYSCAD-Variable / Liste / Diverse.

•Der Befehl "Vermaßung Ansicht - Profilachse" aus der Dialogbox SCHNITTGENERIERUNG / OPTIONEN vermaßt nun auch die Randprofile auf Achse. Wenn Sie die Randprofile auf außenmaß vermaßt haben möchten, verwenden Sie bitte die Option "Vermaßung Ansicht - Komplett".
