SYSCAD 12.10 (Januar 1995)

•BLOCKMANAGER

Bietet die Möglichkeit, eigene Blöcke in vordefinierte Unterverzeichnisse abzulegen. Die abgelegten Zeichnungsblöcke können eingefügt oder gelöscht werden, wobei die Auswahl nach Dateiname oder über Dia-Anzeige erfolgen kann. Die Definition der Unterverzeichnisse, erfolgt mittels Einträge in der Datei "HARTMANN.CFG". Z. B.:

(setq WHC-1-KUNDVERZ "C:\\HARTMANN\\ANSCHL\\")

(setq WHC-2-KUNDVERZ "C:\\HARTMANN\\DETAILS\\")

Die Anzahl der Verzeichnisse ist nicht begrenzt, der Variablenname

"WHC-?-KUNDVERZ" muss aber durchlaufend nummeriert werden. Die Unterverzeichnisse werden unabhängig von der "SET ACAD" Variablen erkannt.

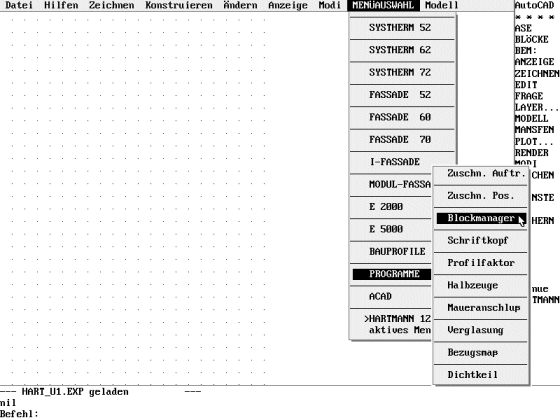

Das Programm kann entweder über das Cursor-Menü aufgerufen werden, daß nach einem Doppelklick mit der dritten Maustaste erscheint, oder über das Pull-Down-Menü "MENÜAUSWAHL/PROGRAMME".

In dem Hauptmenü des Blockmanagers wählen Sie zuerst die Option "Einfügen", "Ablegen" oder "Löschen". und bestimmen danach eines der angezeigten Unterverzeichnisse. Standardmäßig wird das erste Unterverzeichnis und der Befehl "EINFÜGEN" vorbelegt. Die Dialogbox wird verlassen, wenn Sie das OK-Feld antippen oder ein Unterverzeichnis mit Doppelklick bestätigen. Durch Doppelklick eines der Optionen, kann das Dialogfeld nicht verlassen werden.

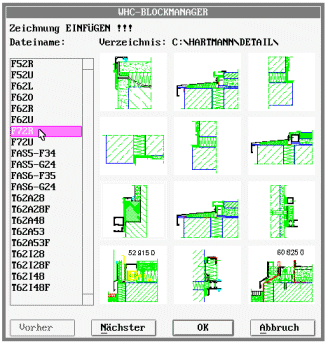

Nach dem Anklicken der Optionen "Löschen" oder "Einfügen" erscheint folgende Dialogbox, mit sämtlichen in dem Unterverzeichnis befindlichen DWG-Dateien.

Sie können den gewünschten Block durch Antippen des Blocknamens in der Liste oder des Diafeldes wählen. Die Dialogbox wird verlassen, wenn Sie entweder das OK-Feld antippen, oder durch Doppelklick des gewünschten Feldes.

Haben Sie die Option "Löschen" gewählt und die Sicherheitsabfrage mit "Ja" beantwortet, wird der Block und das entsprechende Dia gelöscht und erscheint beim nächsten Aufruf nicht mehr in der Dialogbox.

Mit der Option "Ablegen", werden Sie aufgefordert den Blocknamen einzugeben, den Einfügepunkt festzulegen und die Objekte zu wählen. Der Name des gewählten Unterverzeichnisses wird zur Kontrolle nochmals angezeigt.

Dieser Block wird nun zusammen mit einem Dia in dem Unterverzeichnis gespeichert.

WICHTIG !!! Vor der Objektwahl, sollten sie den Block größtmöglichst "zoomen", denn dieser Ausschnitt ist maßgebend für das später angezeigte Dia.

•GLASTYPEN

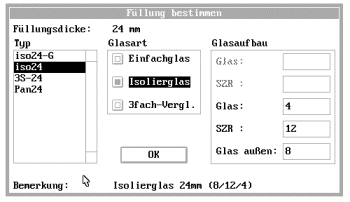

Mit der Variablen "WHC_GLASBOX" in der Datei HARTMANN.CFG können Sie festlegen, ob im Programmmodul FUELLUNG der Schnittgenerierung oder im Programm VERGLAS nach speziellen Glastypen gefragt wird. Ist die Variable gesetzt, erscheint nach der Wahl einer Füllungsdicke folgende Dialogbox:

In dieser Dialogbox können Sie vordefinierte Glasaufbauten

wählen, diese verän-dern oder mit OK übernehmen. Wird die Glasart bestimmt, sind komplett neue Eingaben möglich.

Die Dialogbox können Sie nur durch Antippen der OK-Taste verlassen.

In dem Listenfeld erscheinen alle Glasdefinitionen der entsprechenden Füllungsdicke aus der Datei WHC_GLAS.DAT. Wählen Sie eine dieser Füllungsarten, werden die Felder Glasart, Glasaufbau und Bemerkung automatisch ausgefüllt.

Tippen Sie auf eines der Glasarten (Einfachglas, Isolierglas, 3fach-Vergl.) werden die Felder aktiviert oder deaktiviert und Sie können den Glasaufbau frei bestimmen.

Die Summe der Glasdicken und Scheibenzwischenräume muss genau die vorgewählte Füllungsdicke ergeben, ansonsten wird die Dialogbox nicht verlassen.

In der Datei WHC_GLAS.DAT ist es möglich Isoliergläser, 3fach-Verglasungen und Blöcke (z.B.: Paneele ) zu definieren.

Diese Datei befindet sich im Unterverzeichnis C:\HMAKRO12\DATEN und sieht folgendermaßen aus.

Dicke,Name,B/D,Bezeichnung ,Glaslänge,Glas außen,SZR,Glas,SZR,Glas,

24,iso24 ,D,Isolierglas 24mm (8/12/4) ,50,8,12,4

24,3S-24 ,D,Isolierglas 24mm (4/6/4/6/4) ,50,4,6,4,6,4

24,Pan24 ,B,Paneel 24 mm (Block) ,50

1. Füllungsdicke

2. Name des Blocks oder der Definition (erscheint im Listenfeld )

3. Block "B" oder Definiton "D"

4. Bemerkungsfeld

5. Länge des Blocks oder des Glases (wird noch nicht verwendet, Standardwert 50)

6. Glasdicke außen

7. Scheibenzwischenraum

8. Glasdicke

9. Scheibenzwischenraum (nur bei 3-fach Verglasung)

10. Glasdicke (nur bei 3-fach Verglasung)

•ZUSCHNITTE POSITION

Bietet die Möglichkeit, für eine Position die Zuschnittsliste in die Zeichnung einzufügen.

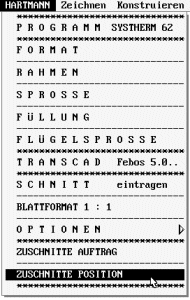

Nach dem Programmaufruf "POSZSL" wird die Position durch zwei Punktbestimmungen definiert. Nach der Berechnung von Profilen, Einsatzelementen und Gläser wird die Größe der Stückliste vereinfacht als Reckteck dargestellt und kann in der Zeichnung positioniert werden.
