Uw-Wert Berechnung nach DIN EN ISO 10077 - 1

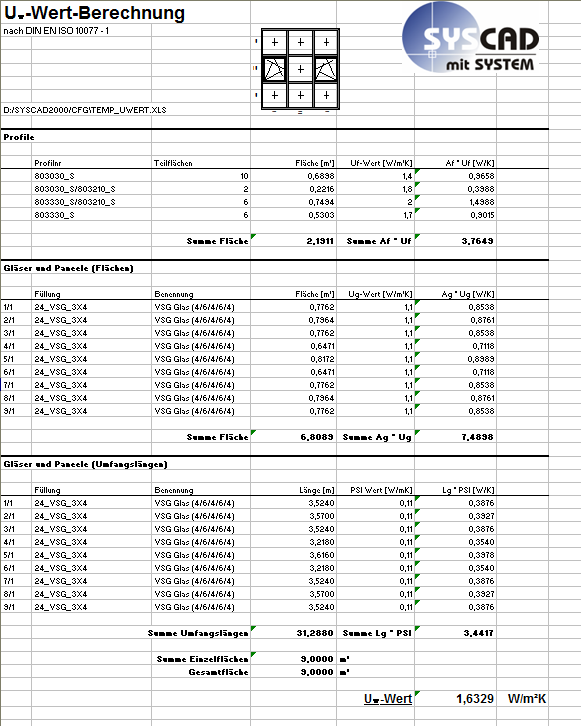

Mit diesem Befehl berechnen Sie den Uw-Wert von Fenster und Türelementen. (Fassaden sind aktuell nur ohne Einspannrahmen berechenbar.) Dazu muss nach dem Befehlsaufruf die SYSCAD - Ansicht in's Auswahlfenster genommen werden. Im Microsoft Excel erscheint dann die Ausgabeliste.

Nicht definierte Profilkombinationen werden in der Excel - Liste mit Uf=0 angegeben. Im Excel muss dann lediglich der ermittelte Uf-Wert für die jeweilige Profilkombination eingetragen werden. Dauerhaft können Sie die Kombinationswerte für jedes System mit der Schaltfläche "Uf-Werte-Datei öffnen" eintragen.

Die Logik ist dabei wie folgt:

Das Trennzeichen für die Profile ist dabei der Schrägstrich.

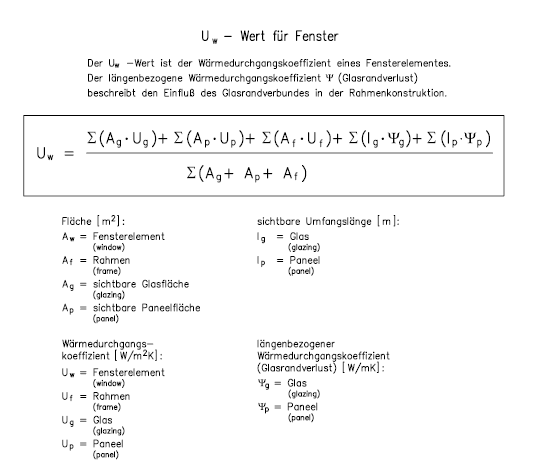

Die Berechnung erfolgt gemäß DIN EN ISO 10077 - 1. Die Berechnungslogik können Sie dem folgenden Bild entnehmen.
