Türen 2-flügelig

Türen 2-flügelig

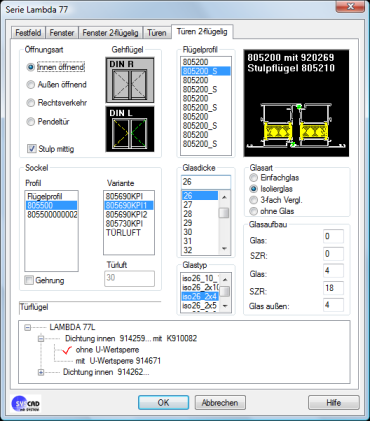

Stellen Sie die Parameter dieser Dialogbox nach Wunsch ein.

Wenn Sie das Kontrollkästchen "Stulp mittig" deaktivieren, werden Sie aufgefordert, mit "Referenzpunkt <SCHN>" einen Bezugspunkt für die Eingabe des "Relativen X-Wertes" zu bestimmen. Der Wert ist ohne @ und < Winkel, nur positiv oder Negativ einzugeben. Anschließend erscheint die Menüzeile:

RETURN für Ende Füllung

1. Eckpunkt definieren (links unten)

oder Punkt in der geschl. Kontur zeigen.

Flügelsprossen erstellen Sie anschließend mit der Funktion "Flügelsprosse" .

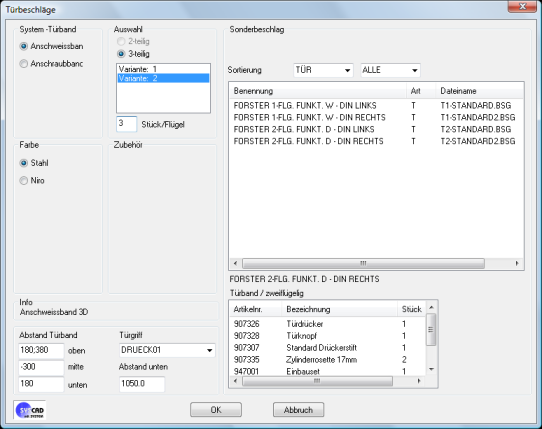

Die Türbeschlagsteile können sofern im System angelegt, in folgender Dialogbox angegeben werden.

Treffen Sie zunächst die System Auswahl. Dann wählen Sie die Farbe. Erst dann die gewünschte Variante. Die Bedeutung der Variante sehen Sie im Feld Info.

Die Türbandaufteilung erfolgt nach den angegeben Werten. Im Bild sind drei Türbänder angegeben. Die Aufteilung nimmt die ersten drei Werte für oben, mitte und unten. Der 2. Wert von oben wird erst bei einem vierten Band verwendet. Sollten die Türbänder nur von oben und unten befestigt werden, kann der Wert für mitte gelöscht werden.

Die Garnituren auf der rechten Seite legen Sie in der Maske "Sonderbeschlag" an.
