Werkzeugkasten SYSCAD-Zeichnen -> Trägheitsmoment 1 oder Trägheitsmoment 2

Einstellungen und Vorgaben unter: SYSCAD-Variable / Liste / Formblatt

Multifunktionsleiste SYSCAD-Tools -> Diverse Trägheitsmoment 1 oder Trägheitsmoment 2





- Die Berechnung ist grundsätzlich in einer neuen Zeichnung vorzunehmen.

- Gezeichnete Elemente müssen Polylinien sein.

-  Bei getrennten Konturen werden Sie nach dem Verbundbeiwert gefragt.

Befehl:

außenkonturen

Objekte wählen: Ziehen Sie ein Auswahlfenster um die außenkonturen oder wählen Sie einzeln

Objekte wählen die Subtrahiert werden sollen

Objekte wählen: Ziehen Sie ein Auswahlfenster um die Innenkonturen oder wählen Sie einzeln

Die Kontur der Polylinien kann von SYSCAD schraffiert werden. Hier können Sie die korrekte Erkennung der Konturen prüfen. Sollte die Erkennung fehlgeschlagen sein, empfehlen wir die manuelle Angabe der außen- und Innenkonturen.

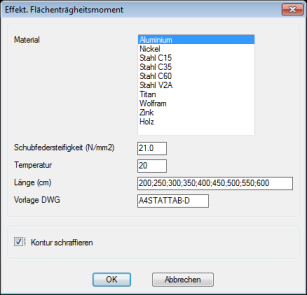

Anschließend wählen Sie das Material in einer Dialogbox.

Trägheitsmoment - Materialauswahl

Geben Sie den Einfügepunkt des Formulars ein und füllen die Attribute für das Formular aus.

In der SYSCAD-Variable / Liste / Formblatt können Sie 2 Varianten der Trägheitsmomentberechnung (Formblatt Statikberechnung 1 und 2) unterschiedlich belegen. Das Formblatt dazu können Sie nach Ihren Vorstellungen verändern.

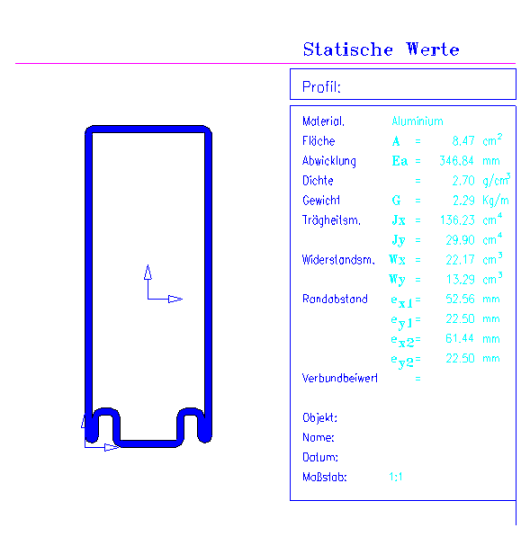

Berechnet werden:

Fläche - A

Abwicklung - EA

Gewicht -  G

Trägheitsmoment - Jx, Jy

Widerstandsmoment - Wx, Wy

Randabstand - ex1, ey1, ex1, ex2

Trägheitsmoment

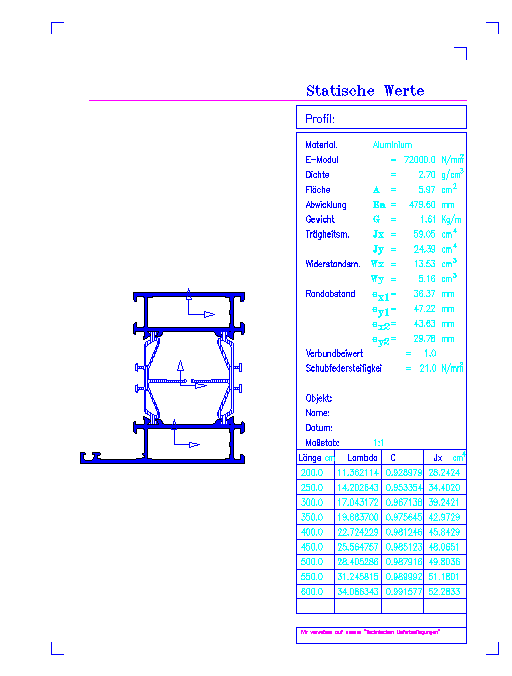

Befehl: "Effektives Flächenträgheitsmoment" Effektives Flächenträgheitsmoment von Profilen mit thermischer Trennung Effektives Flächenträgheitsmoment (gemäss DIN EN 14024:2004)







Effektives Flächenträgheitsmoment von Profilen mit thermischer Trennung





Effektives Flächenträgheitsmoment von Profilen mit thermischer Trennung

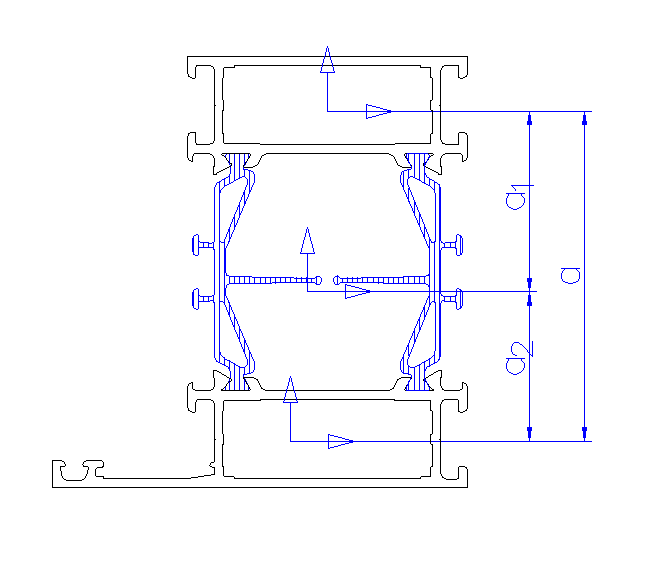

Dabei entsprechen:



A1 und I1 der Flächen und Trägheitsmomente der inneren Halbschale



A2 und I2 der Flächen und Trägheitsmomente der äusseren Halbschale



a1 und a2 der Abstände der Schwerpunkte der Halbschalen zum Schwerpunkt des Verbundprofils



a dem Abstand der Schwerpunkte der Halbschalen



c der Schubfedersteifigkeit der thermischen Trennung



l der Spannweite des Balkens



E dem Elastizitätsmodul des Materials





Das effektive Flächenträgheitsmoment ist:



Ief = Is . (1-v) / (1-v.C)



Das Steifigkeitsmoment ist:



Is = I1 + I2 + A1a12 + A2a22



Der Anteil des Steifigkeitsmoments ist:



v = (A1a12 + A2a22) / Is



Das Maß für die Wirkung der elastischen Verbindung ist:



C= λ2 / ( π2 + λ2)



Der profilabhängige Parameter λ ist:



λ2 = ( c . a2 . l2) / (E . Is) . (1 / (v . (1 - v)) )











Effektives Flächenträgheitsmoment von Profilen mit thermischer Trennung
