Grundlagen

Die Qualität Ihrer Zeichnung ist natürlich auch hier ausschlaggebend für den weiteren Aufwand den Sie betreiben müssen, um ein qualitativ hochwertiges Übergabeergebnis zu erzielen.

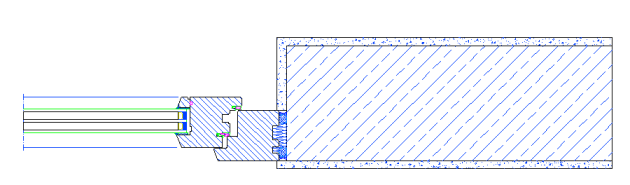

Beispiel für einen Wandanschluss:

Zeichnen Sie Ihren zu berechnenden Wandanschluss oder stellen ihn aus Ihrer Bestandzeichnung frei. Für eine bauphysikalisch richtige Berechnung muss die Wand und das Glas eine Mindestlänge aufweisen. Bei der Wand sind 500mm, beim Glas 300mm ausreichend. (Ein Indiz dafür sind die parallelen Isothermen am Ende der Wand und des Glases bei der Berechnung.)

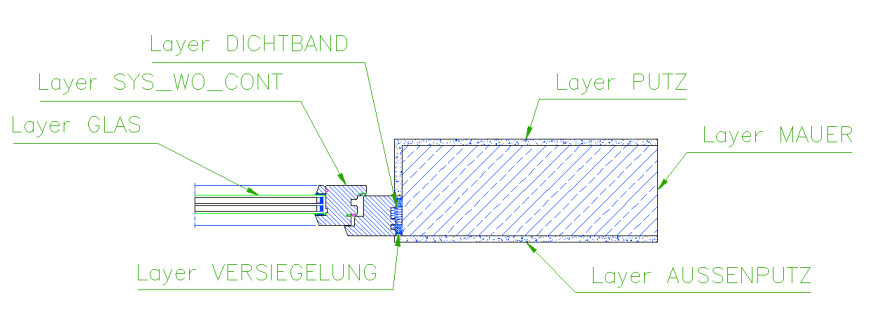

Die einzelnen Linien müssen in Ihrer CAD-Zeichnung Layern zugewiesen sein, denen über die Schnittstelle ein Material zugewiesen wird. Auch dafür stehen im Werkzeugkasten WinIso Befehle zur Verfügung.

Beispiel:

Die Konturlinie der Mauer liegt auf dem Layer MAUER. In der Schnittstelle wird diesem Layer das Material Blähton 0.13 aus WinIso zugewiesen.

Diese Zuweisung stellen Sie mit dem Befehl her. Es öffnet sich der Materialeditor - Dialog:

Sie sehen die verfügbaren Materialien und Zuordnungen.

Mit Löschen wird die aktivierte Zuweisung gelöscht.

Mit Hinzufügen wird dem ausgewählten Layer (links) das gewünschte WinIso-Material (rechts) zugeordnet.

Es wird empfohlen, durch eine Zeichnungsvorlage die benötigten Layer von vorneherein zu verwenden. Die Zuordnung in der Schnittstelle stellt dann sicher, dass Sie immer materialbezogen arbeiten.
