Benutzeranpassungen Sonderprofile

Werkzeugkasten: SYSCAD-Programme -> Gruppe Diverse ->

Multifunktionsleiste -> Schnittgenerierung -> Maueranschluss -> Flyout Mauer ->

Mit dieser Funktion können Sie Sonderprofile in der Schnittgenerierung verwenden. Die Profile müssen dabei in Ihrer Funktion und in den Folgeteilen (Verbinder, Eckwinkel) einem SYSTEM-Profil entsprechen.

Momentan ist die Funktion nur für Rahmen, Sprossen, Pfosten, Riegel und Deckprofile verfügbar.

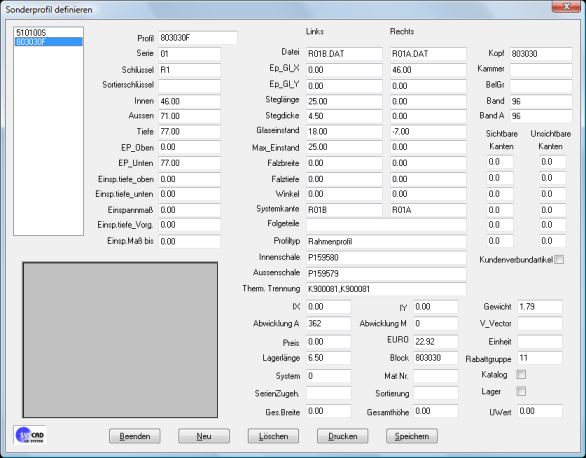

Definiert werden diese Sonderprofile in der Dialogbox SONDERPROFIL ANPASSEN aus dem Werkzeugkasten SYSCAD-Programme.

Mit BEENDEN wird die Datenbank geschlossen. Die Veränderungen an der Datenbank werden geschrieben.

Mit NEU legen Sie ein neues Sonderprofil an. Sie müssen lediglich das Profil angeben, von dem das Sonderprofil abgeleitet wird. Zu Ihrer Hilfe werden die Datenbankfelder mit den Werten des SYSTEM-Profils belegt.

Mit LÖSCHEN wird der momentan aktuelle Datensatz gelöscht.

Mit DRUCKEN werden die Datenbankeinträge für den derzeit aktuellen Datensatz ausgedruckt.

Mit SPEICHERN RÜBERNEHMEN werden Ihre Änderungen in den Eingabefeldern übernommen.

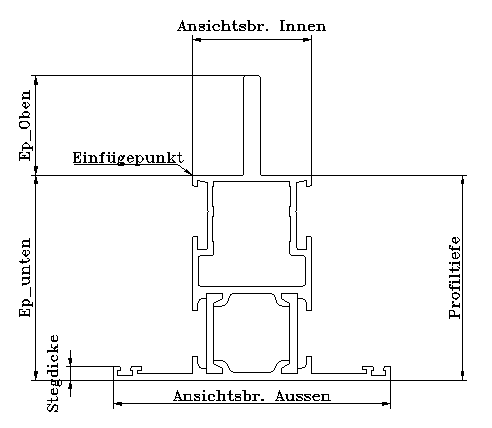

Die Eingabelogik in den Datenbankfeldern entspricht dabei folgendem Bild:

Die beiden Werte für Ep_unten und Ep_oben geben dabei den Abstand der Vermaßung in der Schnittgenerierung zum Einfügepunkt an.
