Profilbibliothek

Einblenden lässt sich der Dialog mit folgenden Befehlen:

- Werkzeugkasten SYSCAD 20XX ->

- Ribbon SYSCAD 20XX -> Gruppe SYSCAD ->

- Pulldownmenü SYSCAD 20XX ->  -> ProfilSystemDialog ein

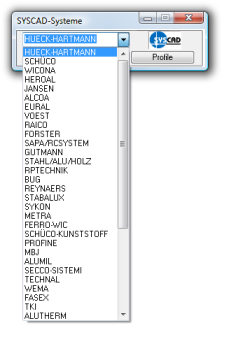

Hier wird die Auswahl der installierten Profilsysteme angezeigt.

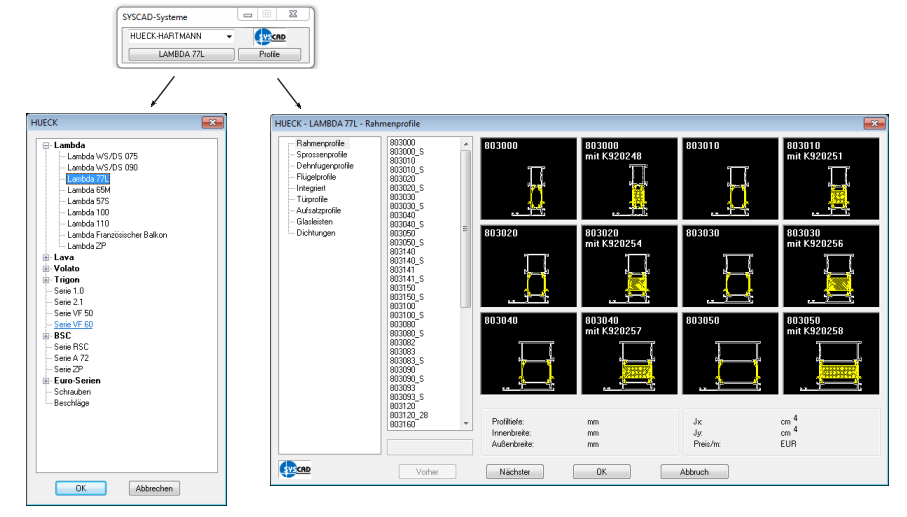

Mit der Schaltfläche links unten werden die Systeme des Lieferanten, mit der Schaltfläche rechts unten die Profilkategorien angezeigt.

Anschließend wählen Sie aus der gewünschten Profilkategorie das gewünschte Profil.

Die Dialogbox für die  Profilsystemauswahl kann mit der Variable ProfilSystemDialogVariante unterschiedlich dargestellt werden. (SYSCAD-Variable\LISTE\DIVERSE\ProfilSystemDialogVariante)

Reset ProfilSystemDialog

Mit dem Befehl KGL_DLGRESET (Ribbon SYSCAD / Konfig)  kann die ursprüngliche Position der Dialogbox zur  Profilsystem-Auswahl eingestellt werden. Wichtig nach einem Ändern der Bildschirmauflösung oder dem Wechsel von 2 Monitoren auf einen Monitor.
