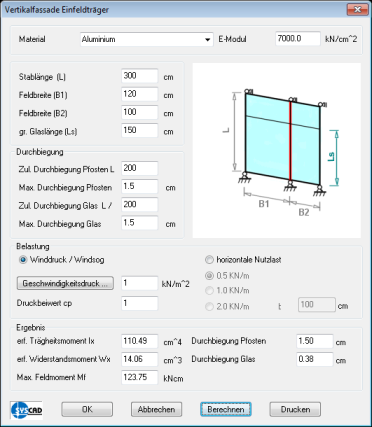

Der Befehl: "Pfosten Einfeldträger" Pfosten Einfeldträger Berechnet den Lastfall Pfosten Einfeldträger:





Pfosten Einfeldträger

notwendige geometrische Eingaben:

- Stablänge des Pfostens in cm (L)

- Feldbreite 1 in cm (B1)

- Feldbreite 2 in cm (B2)

- größte Glaslänge in cm



Die Parameter der Durchbiegung sind gemäß Norm eingetragen, können aber bei Bedarf geändert werden.



Die Belastung aus Winddruck/Windsog und ggf. durch eine horizontale Nutzlast k300ann berücksichtigt werden.

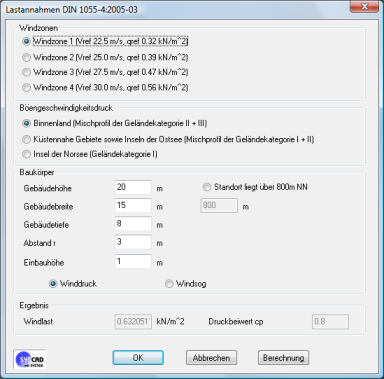

Mit der Schaltfläche Geschwindigkeitsdruck gelangen Sie in die Dialogbox der Lastannahmen (gemäß DIN 1055-4:2005-03):



Lastannahmen



Geben Sie die Windzone des jeweiligen Standorts ein.

Eine geografische Zuordnung ist z.B. über http://de.wikipedia.org/wiki/Windlast möglich.

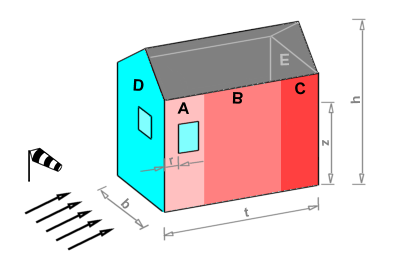

Die Hüllflächen D (Luvseite) für den Winddruck und A,B,C (Windparallele Seite) für den den Windsog werden je nach Wind-Anströmrichtung mit unterschiedlichen Beiwerten beaufschlagt. Die Gegenseite ist mit E (Leeseite) gekennzeichnet.
