Auswahlsatz verdecken und drehen oder schieben / Auswahlsatz verdecken

Werkzeugkasten SYSCAD PROGRAMME / SYSFLY-Detailausschnitt -> oder	Einstellungen und Vorgaben unter: SYSCAD-Variable / Liste / Auswahlsatz verdecken
Multifunktionsleiste: SYSCAD-Programme -> Gruppe Detail -> oder	Einstellungen und Vorgaben unter: SYSCAD-Variable / Liste / Auswahlsatz verdecken / Nur diese Layer verwenden

Mit den Befehlen "Auswahlsatz verdecken und schieben" oder "Auswahlsatz verdecken und drehen" erstellen Sie Kopien Ihrer Blöcke auf einem verdeckten Layer. Anwendungsbeispiel ist das Erzeugen von geöffneten Flügeln in einer Tür zur Vermaßung der tatsächlichen Durchgangslichte.

Vorgehensweise:

Objekte wählen: Sie wählen die gewünschten Objekte im Fenster

Drehpunkt: Sie klicken auf den gewünschten Drehpunkt

Drehwinkel: Sie geben den gewünschten Drehwinkel ein.

Beispiel Video:

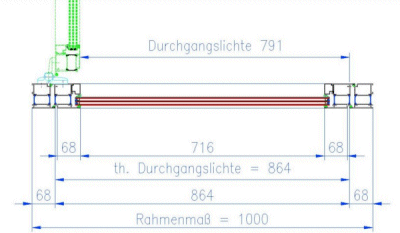

Beispiel: Außen öffnende Tür

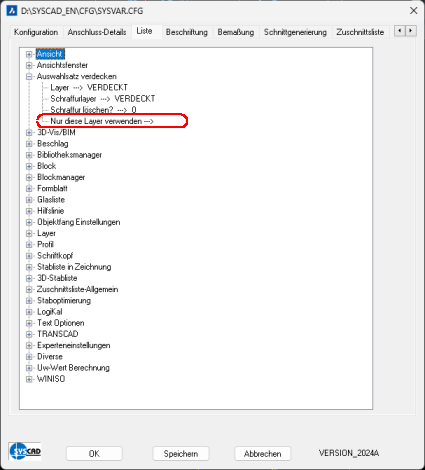

Die Layer der Konturlinien und der Schraffuren sind einstellbar in der SYSCAD-Variable / Liste / Auswahlsatz verdecken.

Des weiteren können Sie Layer definieren, die ausschließlich verwendet werden sollen.

Siehe SYSCAD-Variable / Liste / Auswahlsatz verdecken / Nur diese Layer verwenden.

Verdecken

Werkzeugkasten SYSCAD PROGRAMME / SYSFLY-Detailausschnitt (Ab AutoCAD 2010) ->
Multifunktionsleiste: SYSCAD-Programme -> Gruppe Detail (Ab AutoCAD 2010) ->

Mit dem Befehl Verdecken erzeugen Sie einen Block, dessen Inhalt mit gestrichelten Linien dargestellt wird aus einer Objektauswahl.

Wählen Sie die gewünschten Objekte aus. Anschließend die Grenzkontur für die gestrichelten Linien.

Der Befehl erzeugt einen Block mit den gestrichelten Objekten. Die darüber liegende Kontur ist die Begrenzung des Blocks. Der Rahmen kann mit der AutoCAD/BricsCAD-Eigenschaft zum Ein/Ausschalten der Begrenzungsrahmen XCLIPFRAME ein- bzw- ausgeschaltet werden. Dafür die XCLIPFRAME auf 0 setzen. (XCLIPFRAME ist ab AutoCAD 2010 verfügbar)
