Beispiel Fassaden
Beispiel Fassaden |
|
|
In diesem Beispiel werden Sie mit Hilfe von SYSCAD ® eine Fassade erstellen. Sie werden sehen, wie man ein Hilfsraster erstellt, wie man mit den Befehlen
In diesem Beispiel werden Sie mit Hilfe von SYSCAD eine Fassade 60 erstellen. Sie werden sehen, wie man ein Hilfsraster erstellt, wie man mit den Befehlen Beschreibung: Fassade 60 mit 1-flügeliger Tür, zwei Drehkipp-Fenster und Festverglasungen. 1. Schritt: Sie wählen für die Profilserie FASSADE 60 das Programm SCHNITTGENERIERUNG über die Werkzeugkästen oder das Ribbon.
2. Schritt: SYSCAD bietet Ihnen die Möglichkeit ein frei wählbares Hilfsraster zu erzeugen. Man kann zwar auch wie bisher beim Zeichnen von Pfosten oder Riegeln die Koordiaten der einzelnen Elemente angeben, Sie werden aber in diesem Beispiel sehen, welche Vorteile das Hilfsraster bietet. Wählen Sie im Werkzeugkasten bzw. Ribbon SCHNITTGENERIERUNG den Befehl "Hilfsraster erzeugen" Anschließend können Sie in dieser Dialogbox Angaben über die Größe und Ausrichtung unseres Achsrasters machen.

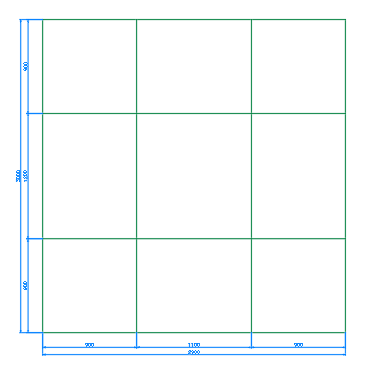

Das Ergebnis auf Ihrem CAD - Schirm sollte diesem Bild entsprechen.
Sie haben nun mit Hilfe von SYSCAD ein Hilfsraster erstellt, mit dem Sie sofort Ihre Profile mit dem Objektfang Schnittpunkt maßlich genau plazieren können. Zudem bietet der Befehl "Hilfsraster erzeugen" 3. Schritt: Wir zeichnen die Pfosten und Riegel unserer Fassade.
Sie klicken in dem Werkzeugkasten SCHNITTGENERIERUNG auf Erster Punkt: 1. Punkt mit Ofang anklicken Nächster Punkt:2. Punkt mit Ofang anklicken Schliessen / Offen / Zurueck Profil <608040> / Eckverb. <senkr.durchl.> nach Punkt 3. Punkt mit Ofang anklicken Schliessen / Offen / Zurueck Profil <608040> / Eckverb. <senkr.durchl.> nach Punkt 4. Punkt mit Ofang anklicken Schliessen / Offen / Zurueck Profil <608040> / Eckverb. <senkr.durchl.> nach Punkt Schliessen oder s Wir haben jetzt einen umlaufenden Rahmen aus Pfostenprofilen gezeichnet, um das Wechseln zwischen Pfosten- und Riegelprofilen zu sparen. Deswegen müssen wir die waagrechten Pfostenprofile in Riegelprofile umwandeln. Dazu wählen Sie bitte aus dem Werkzeugkasten bzw. Ribbon: Schnittgenerierung den Befehl "Profile ändern"
Objekte wählen: 1. waagrechter Pfosten Objekte wählen: 2. waagrechter Pfosten Objekte wählen: Anschließend wählen Sie im Auswahldia das gewünschte Riegelprofil 608230. SYSCAD antwortet: 2 Profile in 608230 geändert Sie haben nun den Rahmen unserer Fassade gezeichnet. Alle weiteren Riegel oder Pfosten zeichnen wir mit dem Befehl
Sprosse von Punkt1. Punkt wählen nach Linie <LOT> :2. Punkt oder Linie wählen In der nun erscheinenden Dialogbox wählen Sie sich als Riegelprofil die Nummer 608230 Verschieben oder <RETURN> für übernehmen Ende <Sprosse> Profil <608230 Sprosse von Punkt3. Punkt wählen nach Linie <LOT> :4. Punkt oder Linie wählen Verschieben oder <RETURN> für übernehmen Die Riegel sind nun gezeichnet, jetzt muss für die folgenden Pfosten die Profilvorgabe geändert werden. Dazu klicken Sie mit der rechten Maustaste. Das Kontextmenü erscheint:

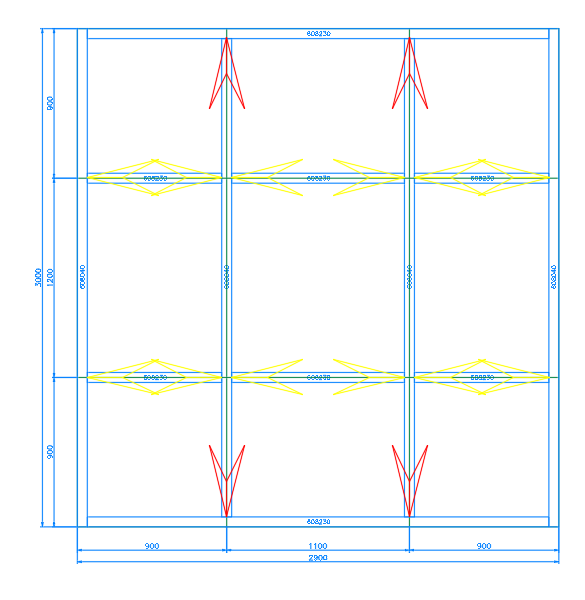

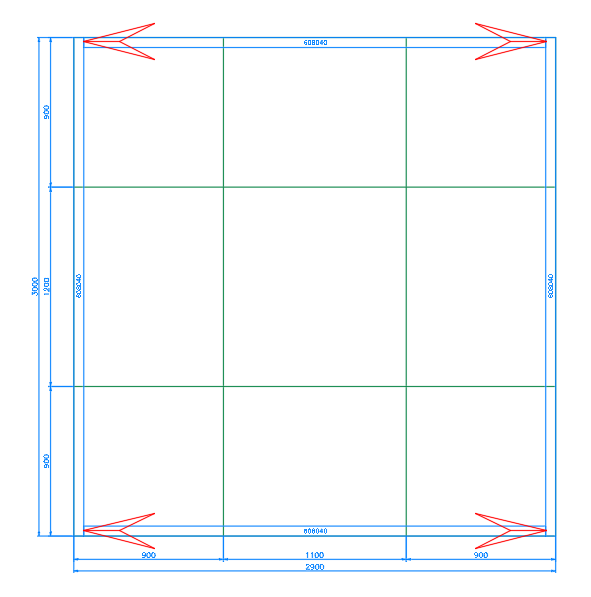

Hier klicken Sie auf PROFIL. Die bereits bekannte Dialogbox zur Profilauswahl erscheint und Sie wählen das Pfostenprofil 608040 Ende <Sprosse> Profil <608040> Sprosse von Punkt5. Punkt wählen nach Linie <LOT> :6. Punkt oder Linie wählen Verschieben oder <RETURN> für übernehmen Ende <Sprosse> Profil <608040> Sprosse von Punkt7. Punkt wählen nach Linie <LOT> :8. Punkt oder Linie wählen Verschieben oder <RETURN> für übernehmen Ende <Sprosse> Profil <608040> Sprosse von Punkt Die Fassade auf Ihrem AutoCAD - Bildschirm sollte diesem Bild entsprechen (ohne Bemaßung und das Hilfsraster wurde mit dem Befehl

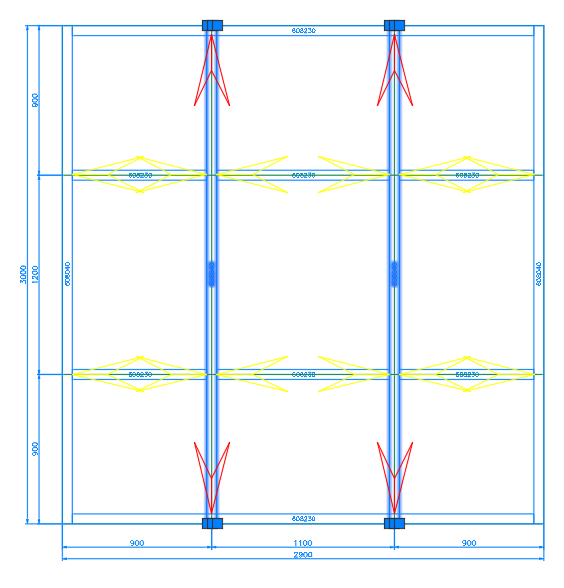

Sie sehen, daß SYSCAD die Pfosten und Riegel automatisch geteilt hat. Die umlaufenden Riegel aber nicht. Hier ziehen Sie an den Griffpunkten die Pfostenprofile nach oben bzw. unten.

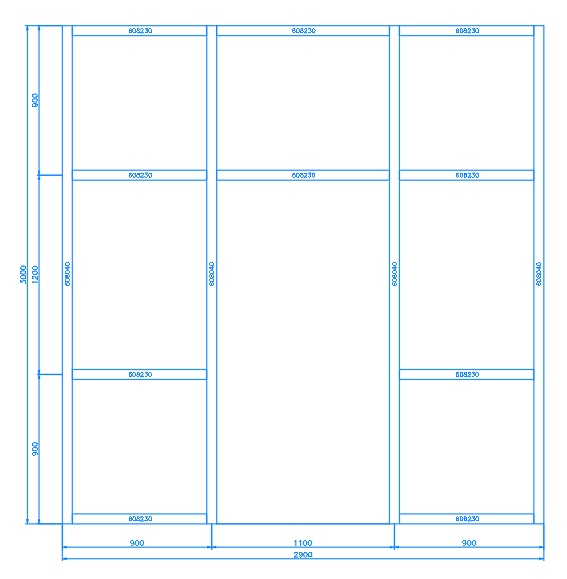

Jetzt teilen Sie mit dem Befehl Profile aufteilen Mit Hilfe des Achsrasters, das unsere Fassade maßlich festlegt, konnte die Fassade sehr schnell gezeichnet werden. Lästige Koordinateneingaben entfallen und die Ansicht ist zudem noch sofort bemaßt. 4. Schritt: Einsatzelement 1-flügelige Tür. Dazu müssen Sie die zwei “störenden„ Riegel entfernen, d.h. löschen. Und wir benötigen eine Begrenzunglinie unten für die Füllung. Die Hilfslinie reicht nicht. Wir benötigen eine Hilfssprosse
Jetzt ist die Füllung geschlossen. Anschließend wählen Sie bitte den Befehl FÜLLUNG

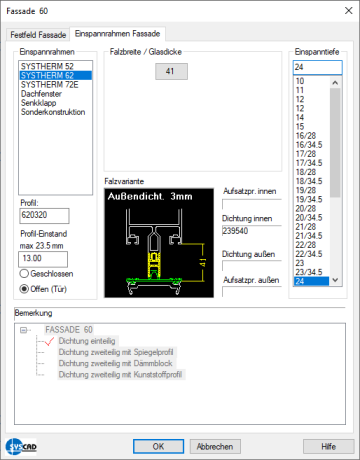

<RETURN> für Ende Füllung 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen1. Punkt (Ofang) Diagonaler Eckpunkt oder <RETURN> für schräges Element2. Punkt (Ofang) In der nun erscheinenden Dialogbox klicken Sie auf die Registerzunge “Einsatzspannrahmen Fassade"„. Als Rahmenprofil wählen Sie aus der Serie SYSTHERM 62 das Profil 620320. Dazu bitte mit Doppelklick auf die Serie SYSTHERM 62 ins Auswahlmenü wechseln. Als Falzmaß bitte 41mm verwenden. Die Checkbox auf "Offen (Tür)" stellen.
Stellen Sie alle anderen Parameter wie abgebildet ein. Ende Füllung <Einspannrahmen> Profil <620320> 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen <RETURN> für Ende Füllung 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen Der Einspannrahmen unserer Tür ist gezeichnet. In diesen offenen Einspannrahmen wollen wir nun eine Tür zeichnen. Dazu müssen wir einmal bestätigen

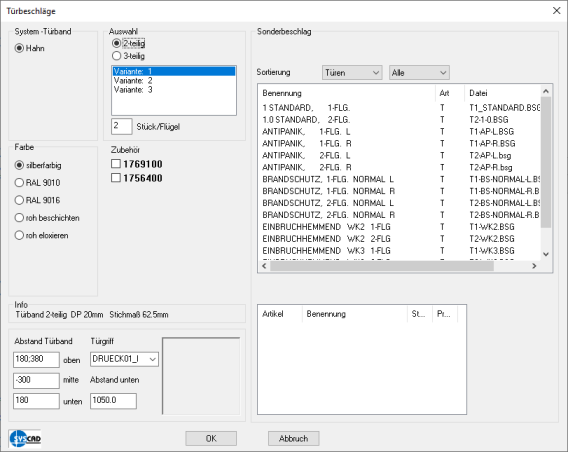

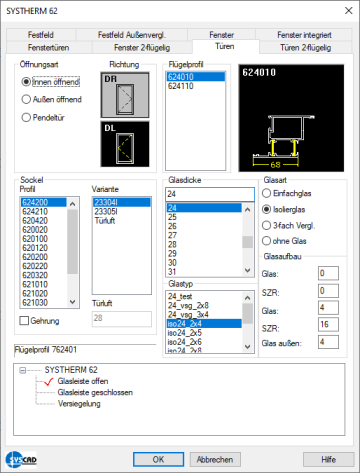

<RETURN> für Ende Füllung 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen1. Punkt (Ofang) Diagonaler Eckpunkt oder <RETURN> für schräges Element2. Punkt (Ofang) In der nun erscheinenden Dialogbox klicken Sie auf die Registerzunge “Türen„. Die Parameter der folgenden Dialogboxen sind wie abgebildet einzustellen.

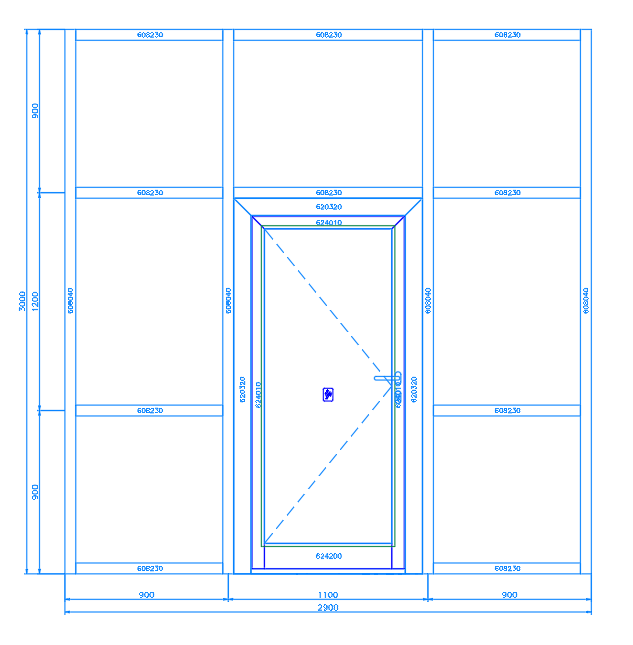

<RETURN> für Ende Füllung 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen Die Tür ist gezeichnet, das Ergebnis auf Ihrem Bildschirm sollte mit dem folgendem Bild übereinstimmen.
Wir haben in unsere Fassade zuerst einen Einspannrahmen eingezeichnet. Diesen Rahmen ließen wir von SYSCAD mit einer 1 - flügeligen Tür füllen. 5. Schritt: Drehkipp - Fenster mit SYSTHERM 62 - Einspannrahmen. Rufen Sie bitte den Befehl

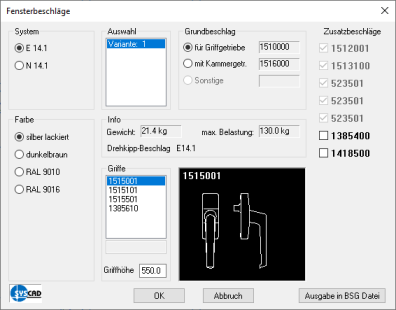

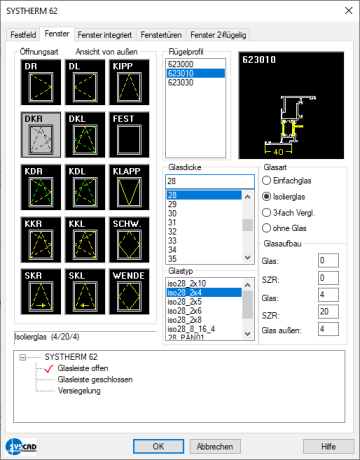

<RETURN> für Ende Füllung 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen1. Punkt (ohne Ofang) In der nun erscheinenden Dialogbox wählen Sie analog zur Vorgehensweise bei der Tür den “Einsatzrahmen SYSTHERM 62„ mit dem Rahmenprofil 620170 (innen öffend) und einem Profileinstand von 13mm. Die Einspanntiefe ist möglichst niedrig zu wählen. Wählen Sie außerdem "Geschlossen" bei der Checkbox. Ende Füllung <Einspannrahmen> Profil <620600> 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen 2. Punkt ohne Ofang zeigen Ende Füllung <Einspannrahmen> Profil <620600> 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen Der Einspannrahmen ist jetzt in beide Fassadenfelder eingezeichnet. Das Programm FÜLLUNG ist durch das Bestätigen der letzten Anfrage wieder in seiner Grundeinstellung, das heißt, es können wieder andere Füllungsarten aufgerufen werden. <RETURN> für Ende Füllung 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen1. Punkt ohne Ofang zeigen In dieser Dialogbox sind die Parameter wie abgebildet einzustellen.

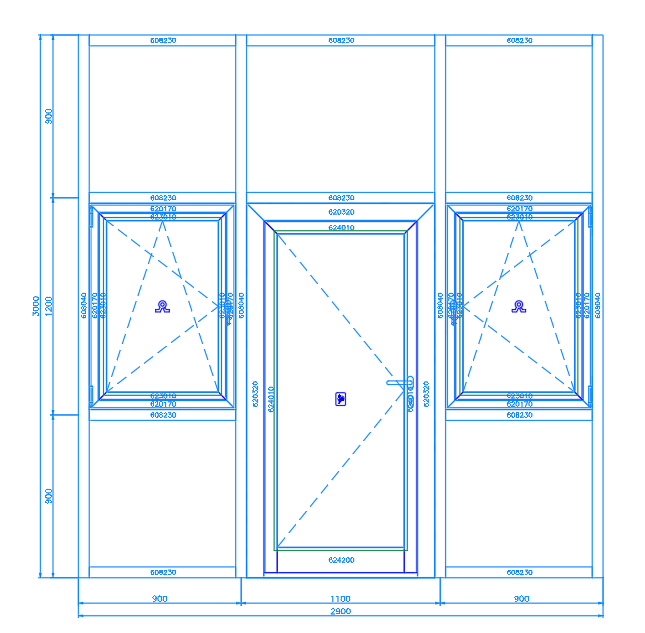

Die von Ihnen gezeichnete Fassade sollte dem folgenden Bild entsprechen.

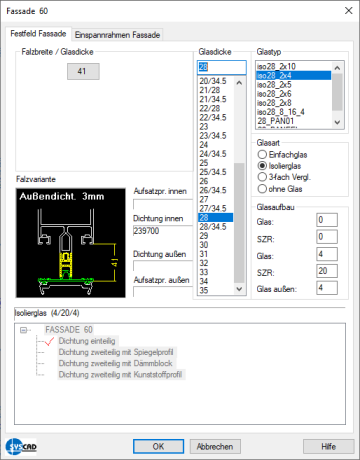

Wir haben zwei Drehkipp - Fenster in eine Fassade eingesetzt, nachdem wir zuerst einen SYSTHERM - Einspannrahmen gezeichnet und diesen dann mit dem entsprechenden Fenster versehen haben. Das Programm FÜLLUNG Dann sind sie wieder auf der untersten Ebene des Programms FÜLLUNG 7. Schritt: Festverglasungen Wir wollen zum Schluß dieses Beispiels die fünf übrigen Felder mit Festverglasungen füllen lassen. Dazu rufen Sie bitte das Programm FÜLLUNG <RETURN> für Ende Füllung 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen Klicken Sie bitte in eines der Festfelder In der folgenden Dialogbox wählen Sie die Registerzunge "Festfeld Fassade" und stellen die Parameter wie abgebildet ein.

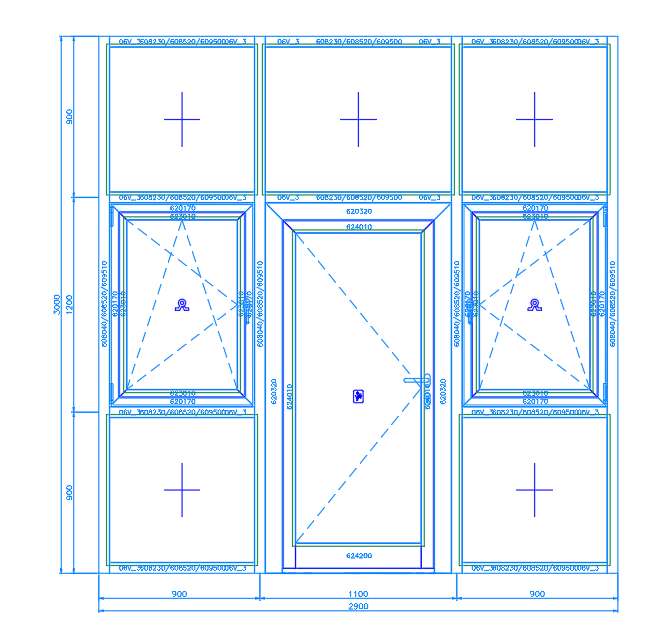

Ende Füllung <Fest> Glasmaß <28 Isolierglas (4/20/4)> 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen Punkt im nächsten Feld zeigen usw. Ende Füllung <Fest> Glasmaß <28 Isolierglas (4/20/4)> 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigenPunkt im letzten Feld zeigen Ende Füllung <Fest> Glasmaß <28 Isolierglas (4/20/4)> 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen <RETURN> für Ende Füllung 1. Eckpunkt definieren (links unten) oder Punkt in der geschlossenen Kontur zeigen Die Fassade ist fertig und sollte diesem Bild möglichst ähnlich sehen

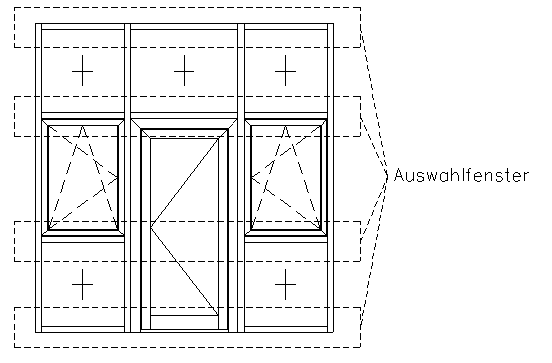

7. Schritt: Festlegen der Druck und Deckprofile Nachdem Sie die Füllungen einer Ansicht definiert haben, müssen Sie bei Fassadenkonstruktionen noch die Druck- und Deckprofile festlegen. Dazu rufen Sie aus dem Werkzeugkasten bzw. Ribbon Schnittgenerierung den entsprechenden Befehl "Druck-Deckprofil definieren" Zuerst wollen wir die Druck- und Deckprofile für alle Riegel festlegen. Sie ziehen deshalb um jedes Riegelprofil ein Auswahlfenster von links nach rechts.

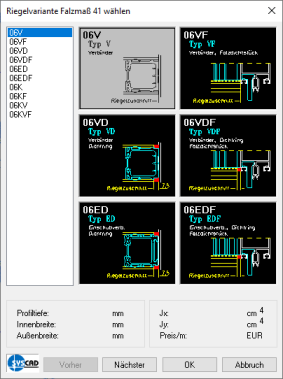

Nach der Auswahl der Druckprofils 608520 und des Deckprofils 609500 erscheint die Meldung “14 Profile in 608520 609500 geändert„. Für die Pfosten verfahren Sie bitte analog und wählen als Druckprofil die Nummer 608520 und als Deckprofil die 609510. 9. Schritt: Festlegen der Riegelverbindung Sie müssen bei Fassadenkonstruktionen noch angeben, welche Riegelverbindungsvariante verwendet werden soll. Wählen Sie dazu aus dem Werkzeugkasten Schnittgenerierung den Befehl "Riegelverbindung - Profile wählen" Es erscheint nach der Objektauswahl folgende Dialogbox:
Wählen Sie die gewünschte Variante. Es erscheint bei den Profilen, für die keine Riegelvariante existiert, ein roter Pfeil. Anschließend meldet SYSCAD : “20 Verbindungsvarianten 06VD_3 gesetzt„ Sie sollten in diesem Beispiel gesehen haben: •Wie man ein Hilfsraster erzeugt. •Wie man Pfosten und Riegel anordnet •Wie man einen Einsatzrahmen einsetzt •Wie man Füllungen in einer Ansicht plaziert. •Wie man Druck- und Deckprofile definiert. •Wie man Riegelverbindungen festlegt. Dieses Beispiel werden wir im folgenden weiterbearbeiten. Wenn Sie also nicht sofort mit den nächsten Beispielen weitermachen, speichern Sie bitte diese Arbeit. |
"Sprosse/Riegel" umgeht, wie man Verbindungen bearbeitet und wie die Fassade schließlich mit Fenster, Tür und Festverglasungen gefüllt wird.
.
"Hilfslinie löschen" entfernt).
die waagrechten Riegel auf.
.
und klicken in die geschlossene Kontur.
auf.
und ziehen ein Auswahlfenster um Ihre Ansicht.
