automatische Nummerierung / Teilebeschriftung

automatische Nummerierung

Werkzeugkasten SYSCAD Programme -> SYSFLY-Achsenbeschriftung ->
Multifunktionsleiste: SYSCAD-Programme -> Gruppe Beschriftung ->

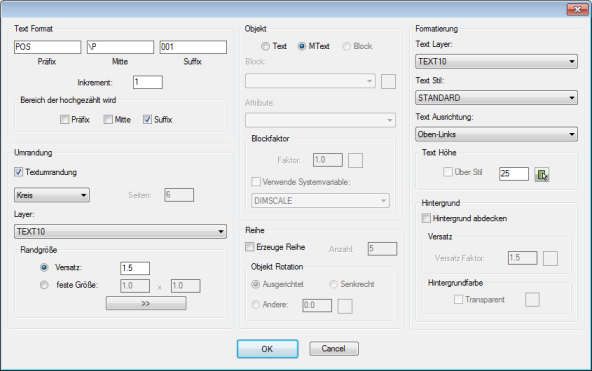

In dieser Dialogbox definieren Sie das Aussehen der SYSCAD Teilebeschriftung mit automatischer Nummerierung. Diese Beschriftungen können mit geometrischen Formen umrahmt werden.

Die Beschriftung kann als Text oder MText erfolgen.

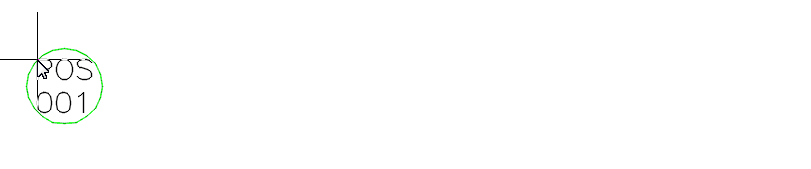

Beispiel 1:

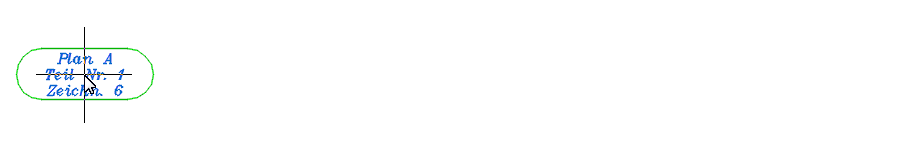

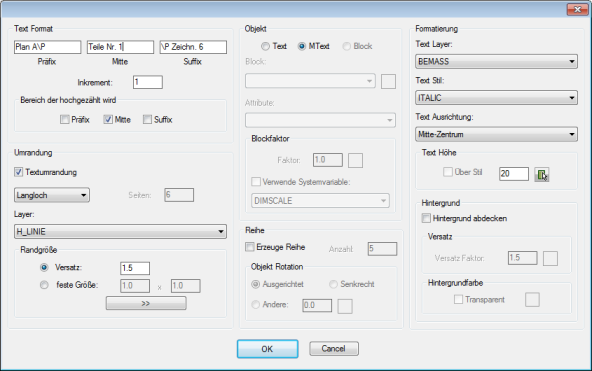

Beispiel 2:

Zur Laufzeit des Befehls stehen folgende Möglichkeiten per Direkteingabe auf der Tastatur zur Verfügung:

Befehl:

Ausri[c]hten, E[r]setzen, R[o]tieren [<]/[>], [Z]ähler deakt., [I]nkrement

[Tab] = Rotieren 90º, [S]piegeln, [H]intergrund <Exit>

Teilebeschriftung

Werkzeugkasten SYSCAD Programme / SYSFLY-Tabelle ->
Multifunktionsleiste: SYSCAD-Zeichnen -> Gruppe Diverse ->

Mit diesem Befehl zeichnen Sie an SYSCAD-Objekte oder eigene Blöcke eine Teilebeschriftung. Diese Nummerierung kann mit der SYSCAD-Tabelle ausgewertet werden.

Die Konfiguration dieser Beschriftung erfolgt mit der Schaltfläche .

Beispiel zur SYSCAD-Teilebeschriftung:

Konfiguration mit der Schaltfläche

Zuweisen der Beschriftung mit der Schaltfläche

Der Befehl "SYSCAD Teilebeschriftung mit 1 beginnen" erzeugt die Positionsnummern unabhängig von einer vorherigen Zuweisung. D.h. hier wird dies gespeicherte Nummer in jedem Fall überschrieben und neu nummeriert.
