Werkzeugkasten -> SYSCAD-3D-Funktionen ![SYSCAD-3D-Funktionen SYSCAD-3D-Funktionen](wkz-3d-funktionen.png)
Multifunktionsleiste: Programme -> Gruppe 3D ->
![](3dribbon.png)

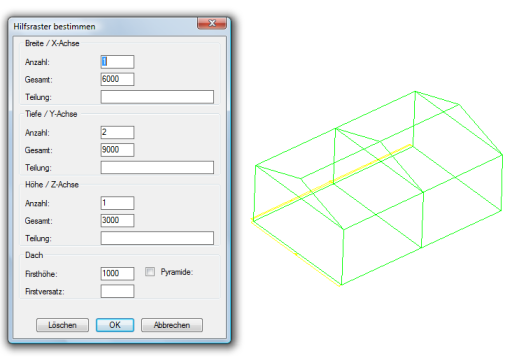

Der Befehl erzeugt ein 3D-Raster. Analog zum Befehl Hilfsraster erzeugen wird auf dem eingestellten Hilfslinien-Layer ein Raster nach Ihren Eingaben erzeugt.
![3D-Raster erzeugen 3D-Raster erzeugen](3d-raster-erzeugen.png)
Der Befehl erzeugt SYSCAD Hilfslinien aus einem 3D-Modell und fügt sie im BKS "Welt" ein. Immer 2 Punkte ergeben eine Hilfslinie
Der Befehl erzeugt eine SYSCAD-Hilfslinienkontur aus einem 3D-Modell und fügt sie im BKS "Welt" ein. Die Kontur wird automatisch geschlossen.
Der Befehl erzeugt einen Hilfspunkt / Durchstosspunkt zwischen einer Ebene und einer AutoCAD/BricsCAD-Linie. Zuerst muss die Ebene mit 3 Punkten bestimmt werden. Dann die gewünschte Linie. Der ermittelte Punkt kann mit @ im nächsten Befehl wieder aufgerufen werden. (Z.B. Linie @ 100,100,100 erzeugt eine Linie vom Durchstosspunkt nach 100,100,100)
Der Befehl erzeugt einen Hilfspunkt / Projektionspunkt zwischen einer Ebene und einem Punkt. Zuerst muss die Ebene mit 3 Punkten bestimmt werden. Dann der gewünschte Projektionspunkt. Der ermittelte Punkt kann mit @ im nächsten Befehl wieder aufgerufen werden. (Z.B. Linie @ 100,100,100 erzeugt eine Linie vom Projektionspunkt nach 100,100,100)
Der Befehl gibt den Winkel zwischen 2 Ebenen im Raum aus.

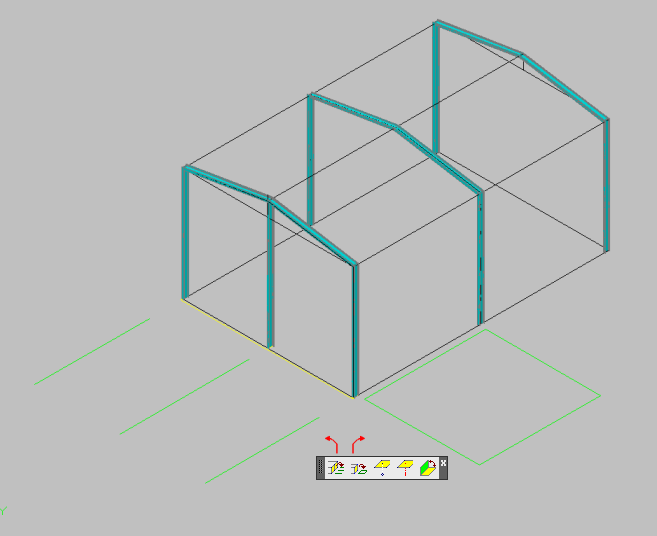

![Stahlbau Gerüst Stahlbau Gerüst](kap10_22.png)
|
