3D-Gehrung

Top  Previous  Next

Werkzeugkasten SYSCAD-3D-Funktionen -> 3D-Gehrung

Multifunktionsleiste: Programme  -> Gruppe 3D -> 3D-Gehrung







Der Befehl 3D-Gehrung 3D-Gehrung schneidet zwei Körper sofern möglich auf Gehrung. Die Körper müssen mit SYSCAD gezeichnet worden sein. Die Körper müssen sich überlappen. Sollte das nicht der Fall sein, müssen Sie das Profil verlängern. Siehe dazu auch den Befehl 3D-Profile verlängern oder verkürzen.

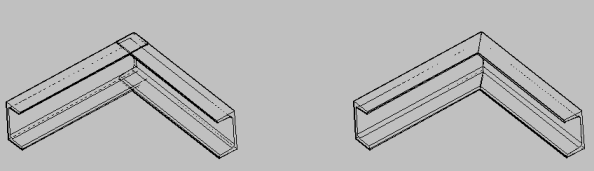

Beispiel:

3D Profile wählen

Objekte wählen: Klicken Sie auf eines der Profile

Objekte wählen:  Klicken Sie auf das andere Profile

Objekte wählen: Enter

Winkel 90.000000



3D-Gehrung
